我开女儿外女包,精品久久久久久无码专区不卡,国产在线观看

由于電催化過程中氣體和電解液會發生劇烈的相互作用，為電催化CO₂還原反應（eCO₂RR）創造和維持一個有利的微環境非常具有挑戰性。

2025年1月24日，溫州大學王舜教授和呂晶晶教授、蘇州大學程濤聯合香港城市大學王昕在國際頂級期刊Nature Communications發表題為《Microenvironment engineering by targeted delivery of Ag nanoparticles for boosting electrocatalytic CO₂ reduction reaction》的研究論文，徐婷、楊昊和陸天睿為論文共同第一作者，呂晶晶教授、王舜教授、程濤和王昕為論文共同通訊作者。

呂晶晶，溫州大學教授。2015年在浙江師范大學獲碩士學位，師從王愛軍教授和馮九菊教授，2020年在南京大學獲博士學位，期間由南京大學和美國特拉華大學聯合培養，師從朱俊杰教授和Feng Jiao教授。

呂晶晶教授主要從事電催化能源轉化方向的科學研究，具體包括先進電催化劑的設計和制備、電解池裝置的開發與制作、電催化機理的模型構建等。

王舜，溫州大學教授，博士生導師，溫州大學副校長。國家百千萬人才工程人選，國家有突出貢獻中青年專家，英國皇家化學會會士，中國電化學委員會委員。

王舜教授長期致力于面向高效能量儲存與轉化的碳基和碲基三維（3D）超結構納米材料的原創性設計、制備、多尺度結構與性能關系的基礎科學研究和應用探索，研究領域包括：碳基催化材料、碳基儲能材料、碳基柔性電子材料、碲基光-熱-電轉換材料等。

在本文中，為提高eCO₂RR的性能，作者開發了一種獨特的合成方法，該方法采用預涂前驅體的原位還原在氣體擴散層（GDL）內產生活化的銀納米顆粒（Ag NPs），由此獲得的Ag NPs-骨架可以阻止活性Ag位點和電解液之間的直接接觸。

具體來說，與傳統酸性介質中的表面負載方式相比，自支撐無粘合劑電極可以使CO的選擇性高達94%，CO的產率達到23.3?mol?g^-1 h^-1，單程CO₂轉化率達到58.6%，并擁有8 h的長時間穩定性。

研究表明，在GDL內嵌入催化劑不僅可以獲得GDL骨架所需的物理保護，構建優越局部微環境，實現更高效的pH通用eCO₂RR，還具有良好的孔隙結構，可以有效解決氣體積聚和浸潤問題。

圖1：Ag NPs-骨架的結構表征

圖2：Ag NPs-骨架、Ag NPs和Ag MPs在液流池中的eCO₂RR性能

圖3：Ag NPs-骨架在不同微環境中的eCO₂RR性能

圖4：在eCO₂RR過程中對Ag NPs-骨架、Ag NPs和Ag MPs的光學顯微鏡檢測

圖5：COMSOL Multiphysics模擬Ag NPs-骨架

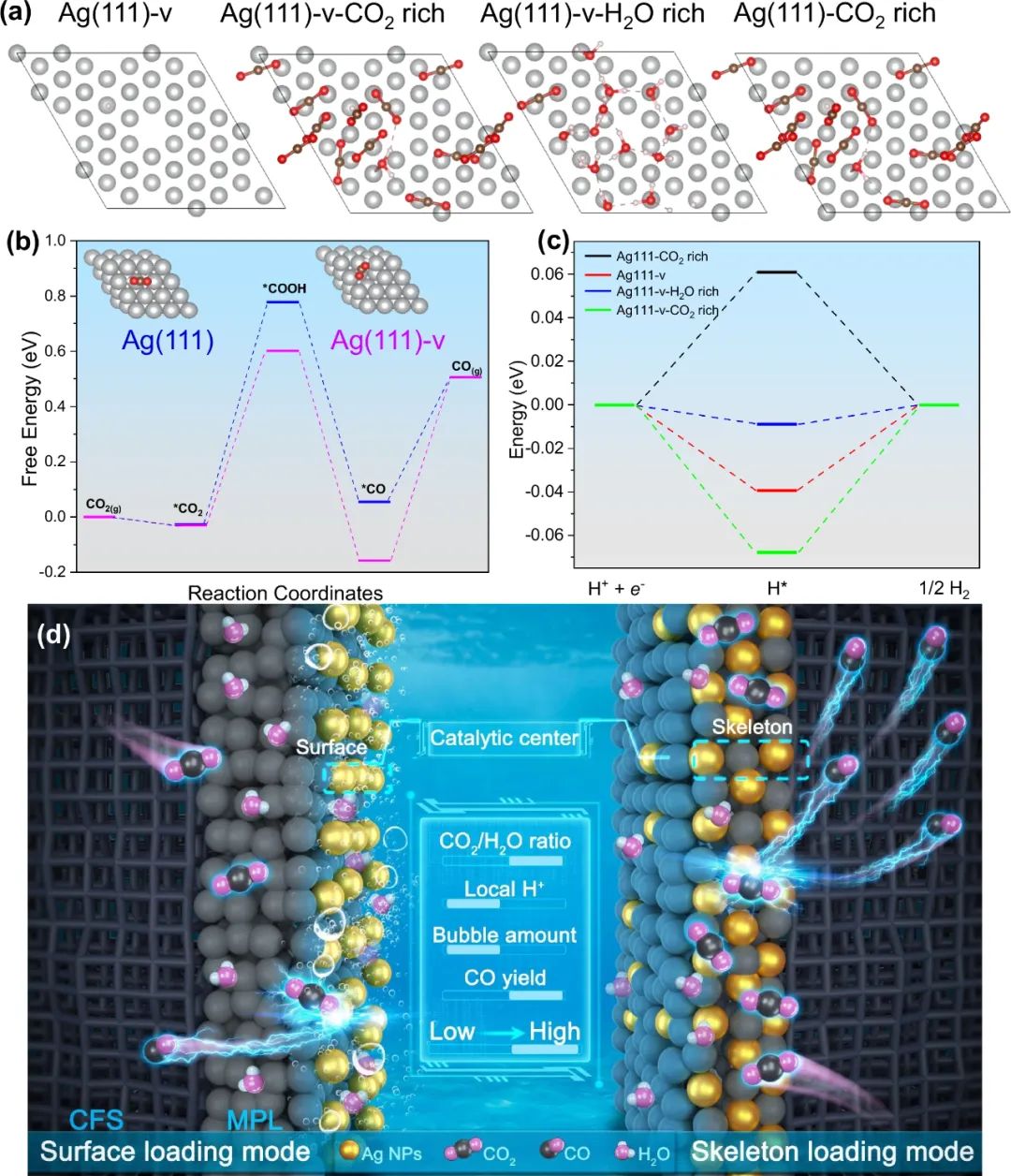

圖6：DFT計算和eCO₂RR微環境中兩種模式的示意圖

綜上，作者成功設計了位于GDL骨架內由活化Ag NPs催化劑組成的自支撐無粘合劑電極。

原位還原過程確保催化劑與骨架之間的緊密相互作用，從而在eCO₂RR過程中促進良好的電子傳導性。?

GDL骨架有效保護Ag NPs免受由電解質流動和氣泡生成的物理影響引起的直接侵蝕，從而顯著提高了穩定性。

正如原位觀察光學顯微鏡和Comsol Multiphysics模擬的那樣，在GDL中嵌入催化劑優化了孔隙結構，減少了氣泡的形成和覆蓋，緩解了氣體積累問題，從而增強了eCO₂RR性能。?

DFT計算進一步表明，催化劑結構（空位缺陷）和局部微環境（CO₂/H₂O）的調控是改善eCO₂RR活性的關鍵。

實現寬電位和寬pH適應性的CO生成，可以將eCO₂RR與OER之外的其他陽極反應或串聯陰極反應耦合，直接采用原位形成的CO提高反應效率并生成更多增值產物。

Xu, T., Yang, H., Lu, T. et al. Microenvironment engineering by targeted delivery of Ag nanoparticles for boosting electrocatalytic CO₂ reduction reaction. Nat. Commun.,?(2025).

原創文章，作者：zhan1，如若轉載，請注明來源華算科技，注明出處：http://m.zzhhcy.com/index.php/2025/02/09/b40efe2975/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

他，溫大副校長，聯合蘇大/港城大，新發Nature子刊！

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

他，溫大副校長，聯合蘇大/港城大，新發Nature子刊！

相關推薦
