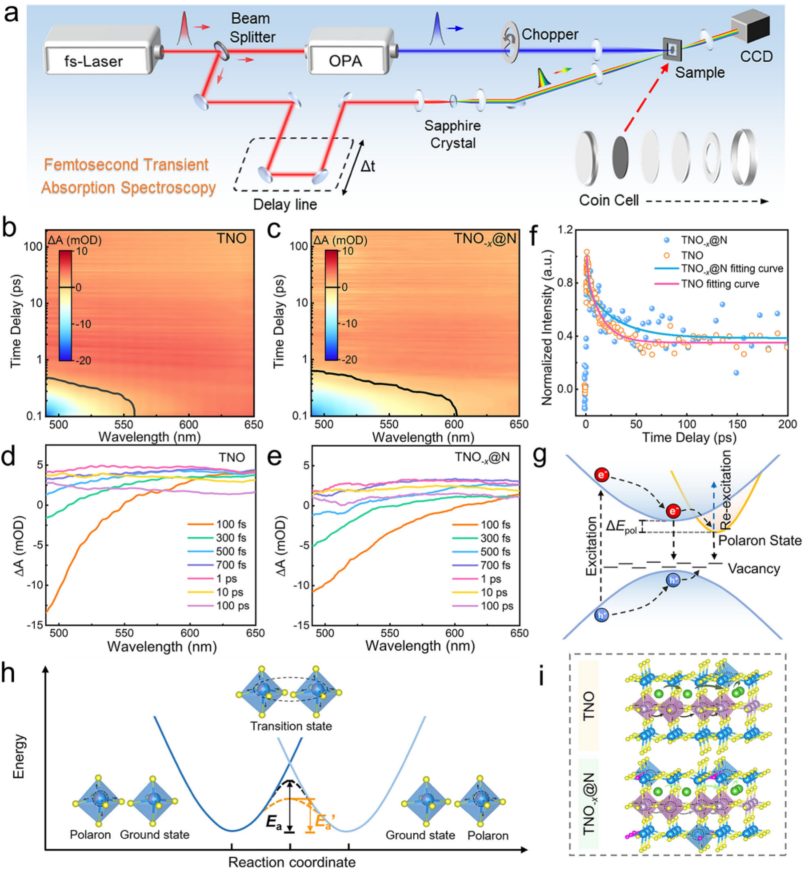

圖2 TNO和TNO-x@N樣品的瞬態吸收(TA)光譜、電荷載流子的動態和遷移過程示意圖
基于飛秒激光的瞬態吸收光譜來描述 TiNb2O7 的載流子動力學，驗證了局域結構極化，從而降低傳輸過電位、促進電子/離子傳輸，并改善了Li+吸附。

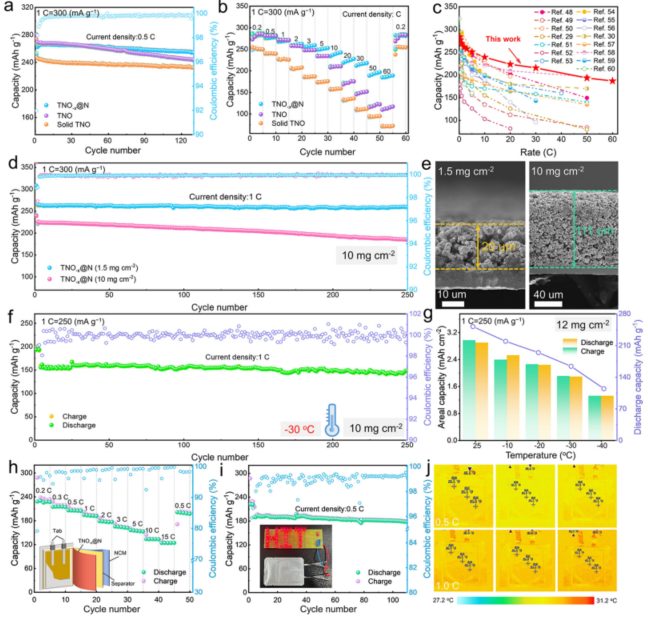

圖3?TNO-x@N、TNO和塊體TNO在高面載量和低溫下的鋰存儲性能
在-30℃和10mg cm?2的高質量負載下，TNO-x@N微花表現出穩定的循環性能，在1C（1.0-3.0V，1C=250mA g-1）下250次循環后容量保持率為92.9% 。
即使在-40°C 下，也可以實現 1.32mAh cm?2 的有競爭力的面積容量。
這種對固有結構功能的基本理解為寒冷地區設計高面積容量電池提出了合理的觀點。
文獻信息：Zhang, Y., Wang, Y., Zhao, W. et al. Delocalized electronic engineering of TiNb2O7 enables low temperature capability for high-areal-capacity lithium-ion batteries. Nat Commun 15, 6299 (2024). https://doi.org/10.1038/s41467-024-50455-1
原創文章，作者：計算搬磚工程師，如若轉載，請注明來源華算科技，注明出處：http://m.zzhhcy.com/index.php/2024/07/30/2cc7ecfa2a/
