中文有无人妻vs无码人妻激烈 ,亚洲色av天天天天天天,成人性生交大片免费看r???

?三校聯(lián)合！悉尼科技大學(xué)/北交大/鄭大，ACS Nano！混合分子篩界面層實現(xiàn)無枝晶鋅負極

隨著個人和工業(yè)應(yīng)用中的能源需求不斷增長，人們開始尋求高效、經(jīng)濟的可持續(xù)能源存儲技術(shù)。在眾多備選中，水性鋅離子電池因其高安全性、經(jīng)濟性、環(huán)境友好性和良好的功率密度而受到關(guān)注。但是，鋅金屬負極存在嚴重的鋅枝晶生長和不良的副反應(yīng)問題，限制了其實際應(yīng)用。

在此，悉尼科技大學(xué)汪國秀，北京交通大學(xué)何婷婷、鄭州大學(xué)郜貝貝、金陽等人提出了一種混合分子篩為基礎(chǔ)的界面層(表示為Z₇M₃)，具有分級多孔結(jié)構(gòu)的鋅金屬負極，其中包含70 vol %的微孔ZSM-5分子篩和30 vol %的介孔MCM-41分子篩。分子動力學(xué)模擬顯示MCM-41的介孔(~2.5 nm)可以限制自由水分子的無序擴散，增加界面層對水性電解質(zhì)的潤濕性。

此外，ZSM-5的微孔(~0.56 nm)可以通過減少成鍵水分子來優(yōu)化Zn²⁺的溶劑化結(jié)構(gòu)，同時降低溶劑化水分子對Zn²⁺的約束力，從而促進Zn²⁺在Z₇M₃中的滲透和擴散動力學(xué)。在鋅沉積過程中，混合分子篩的協(xié)同作用使鋅電極表面的Zn²⁺濃度保持恒定，從而形成無枝晶的鋅負極。

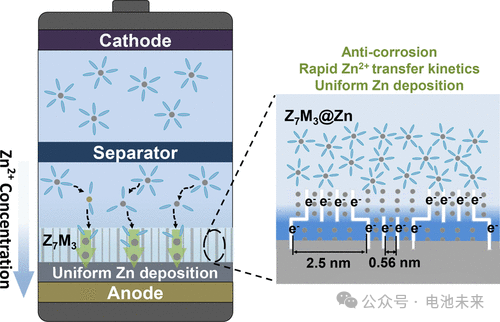

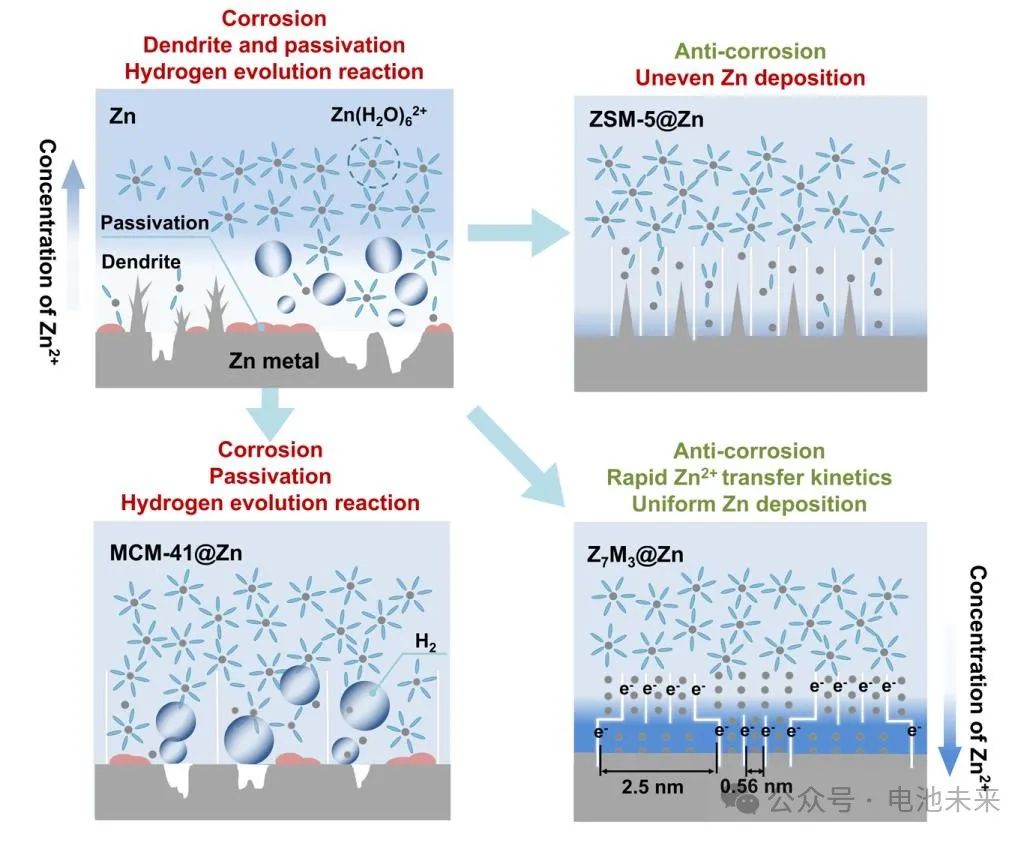

圖1. Zn²⁺在不同鋅金屬負極上的沉積行為示意圖

總之，該工作證明了基于雜化分子篩的界面層(Z₇M₃)可顯著提高Zn金屬負極在水性ZnSO₄電解質(zhì)中的界面穩(wěn)定性。結(jié)合MD模擬計算和實驗結(jié)果，作者證明了MCM-41在Z₇M₃界面層中的介孔在抑制自由水分子無序擴散和增加對水性電解質(zhì)的潤濕性方面發(fā)揮了重要的物理約束作用。此外，ZSM-5在Z₇M₃界面層中的微孔通過減少離子溶劑化鞘中的結(jié)合水表現(xiàn)出明顯的脫溶作用。

基于此，在Z₇M₃@Zn負極上形成了一個缺乏水的界面，有助于沿(002)晶面均勻沉積鋅，抑制副反應(yīng)。Z7M3@Zn電極對稱和全電池顯示出顯著改善的循環(huán)性能。因此，該工作結(jié)合了微孔分子篩和介孔分子篩的優(yōu)點，合成了用于高級鋅金屬負極的多功能分層多孔界面層，可在其他水系金屬電池中找到更廣泛的應(yīng)用。

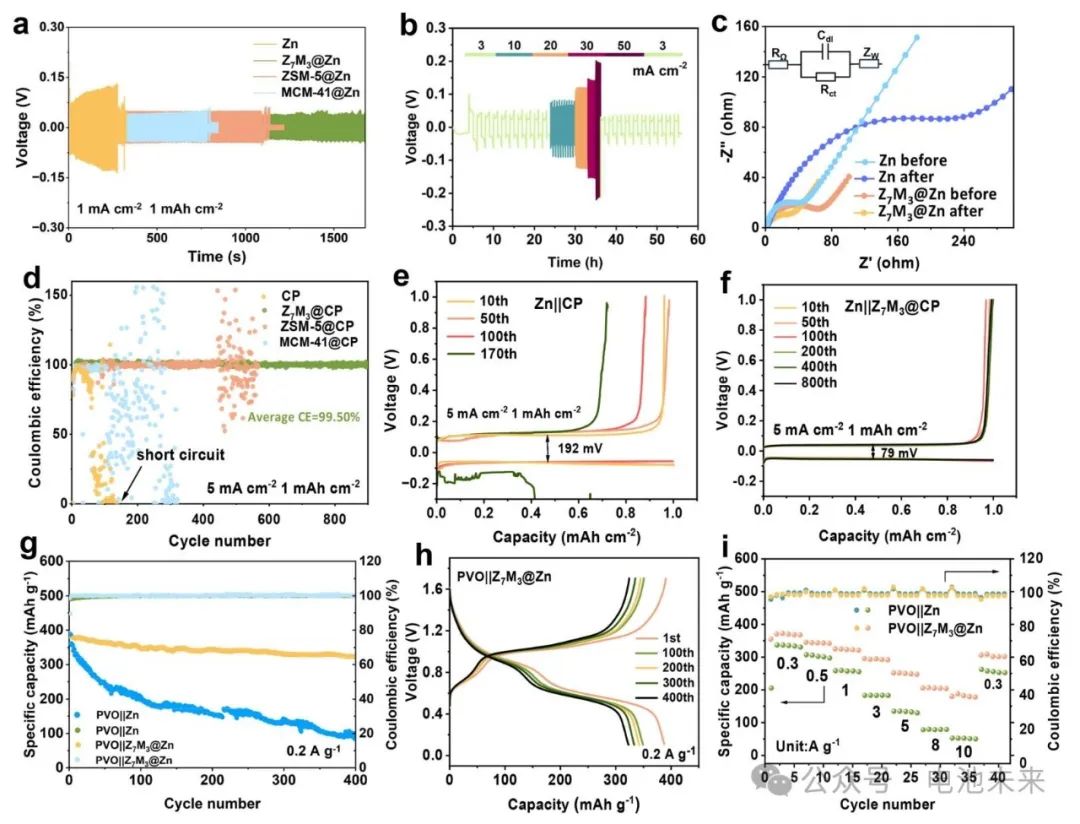

圖2. 電池性能

Hybrid Molecular Sieve-Based Interfacial Layer with Physical Confinement and?Desolvation Effect for Dendrite-free Zinc Metal Anodes, ACS Nano 2024 DOI:?10.1021/acsnano.4c04632

原創(chuàng)文章，作者：計算搬磚工程師，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://m.zzhhcy.com/index.php/2024/07/23/2e01c436e4/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?三校聯(lián)合！悉尼科技大學(xué)/北交大/鄭大，ACS Nano！混合分子篩界面層實現(xiàn)無枝晶鋅負極

相關(guān)推薦

?三校聯(lián)合！悉尼科技大學(xué)/北交大/鄭大，ACS Nano！混合分子篩界面層實現(xiàn)無枝晶鋅負極
