亚洲欧美精品无码一区二区三区 ,在线理论片,暴露放荡的娇妻

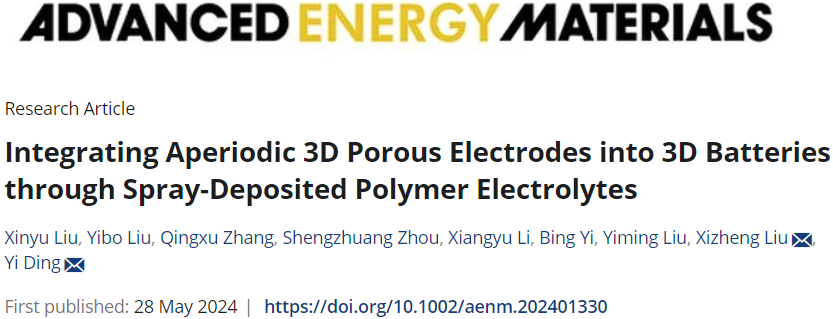

第一作者：Xinyu Liu

通訊作者：丁軼，劉喜正

通訊單位：天津理工大學

丁軼，教授，天津市特聘教授，天津理工大學；先后承擔國家863計劃、重大科學研究計劃、國家杰出青年科學基金、國家自然科學基金等二十余項科研項目。發表學術論文100余篇，被引用10000余次，個人H指數55。授權國內、國際專利40余項。

（信息來源：https://nem.tjut.edu.cn/info/1021/1147.htm，更新時間：2019-11-13）

劉喜正，教授，先后入選天津市青年科技優秀人才、天津市中青年骨干創新人才、天津市青年特聘教授等。先后主持中央軍委項目、國家自然科學基金、天津市自然科學、天津市“131”人才工程、重點實驗室開放基金等項目。目前發表SCI論文60余篇，部分論文被選為封面文章，所發表論文被引用1700余次，H-指數22。

（信息來源：https://nem.tjut.edu.cn/info/1111/2530.htm，更新時間：2023-04-10）

論文速覽

由于其非凡的能量和功率密度，3D微型電池成為小型化電源的非常有前途的候選產品。然而，制造完整且均勻的電解質/隔膜以在組裝的3D電池中分隔3D電極仍然是一個重大挑戰。

本研究提出了一種通過改進的噴涂沉積方法制備3D電解質膜的直接方法，有效隔離了三維多孔LiFePO₄正極和鋰負極，實現了集成非周期性3D微型電池的構建。

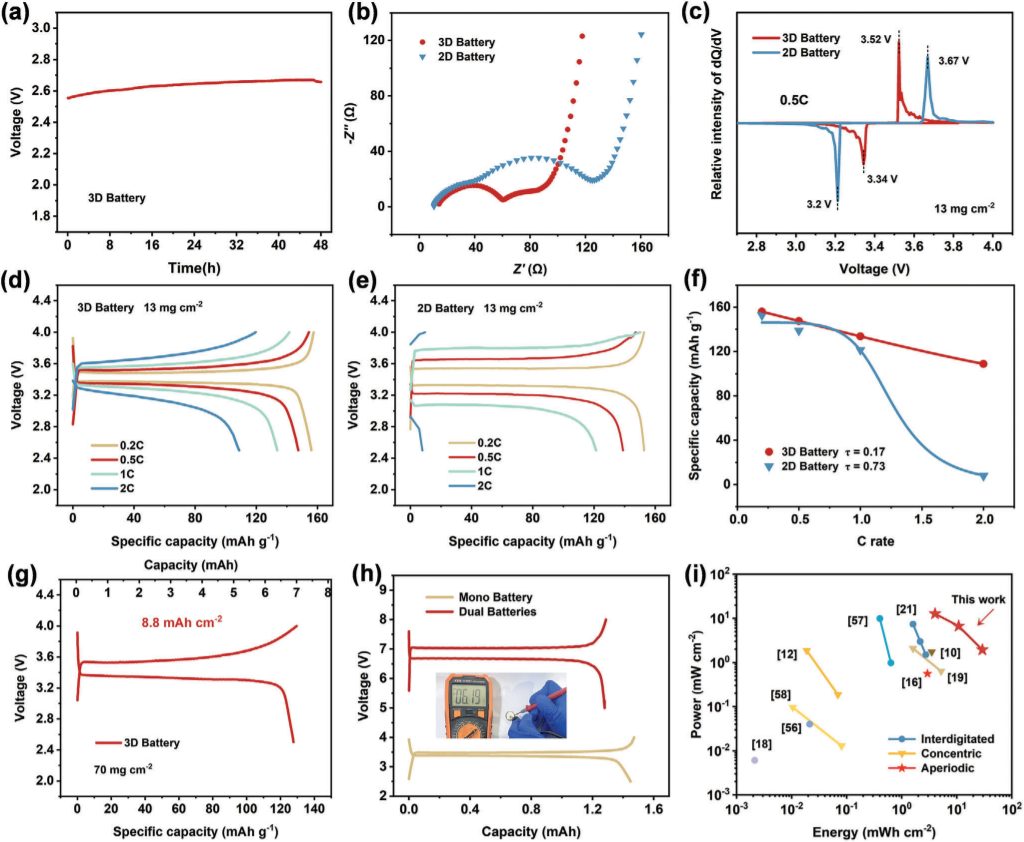

該3D電池展現出高達8.8 mAh cm^?2（29.1 mWh cm^?2）的比容量和12.7 mW cm^?2的最大功率密度。與傳統的2D電池相比，3D電池的充放電時間顯著縮短，僅為0.17秒，而傳統2D電池則為0.73秒。3D電池的優異性能主要歸功于縮短的離子擴散路徑，這代表了所有報道的非周期性3D電池中最高的峰值功率和能量密度。使用噴涂沉積電解質進行3D電極分隔，為3D電池的發展帶來了重要進展，并展示了實際應用的巨大潛力。

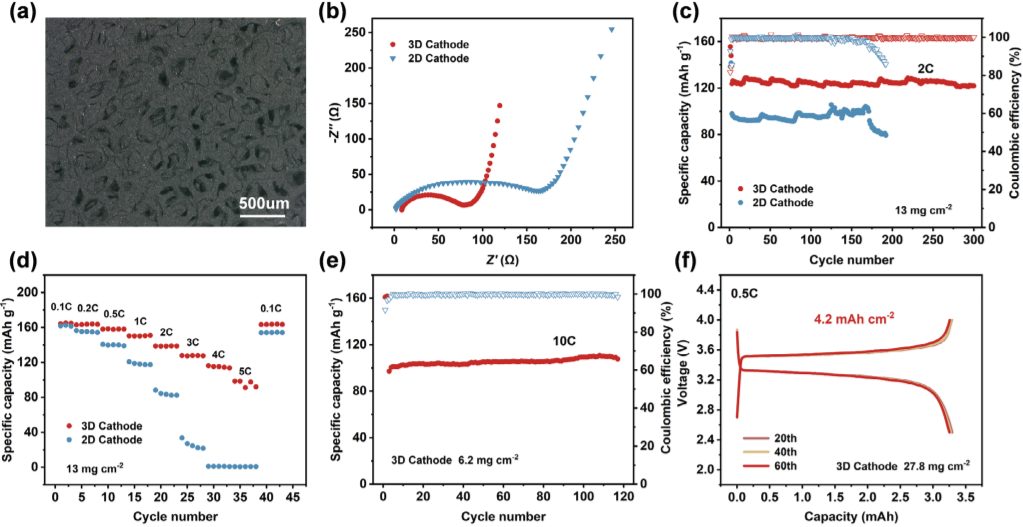

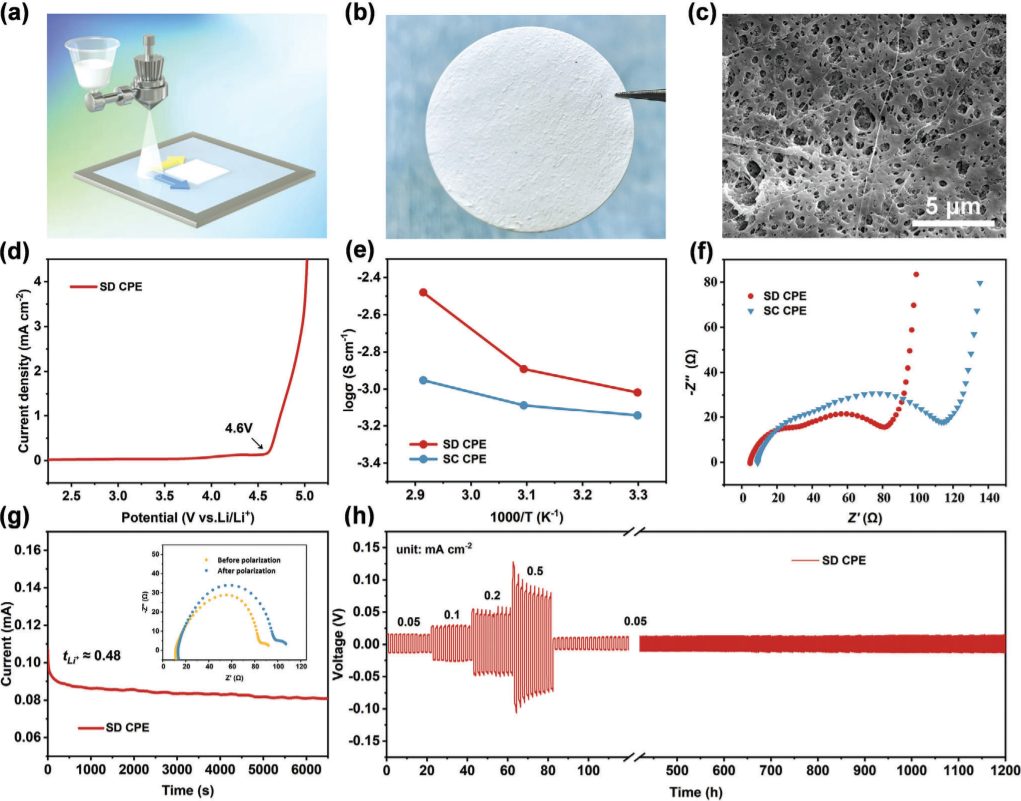

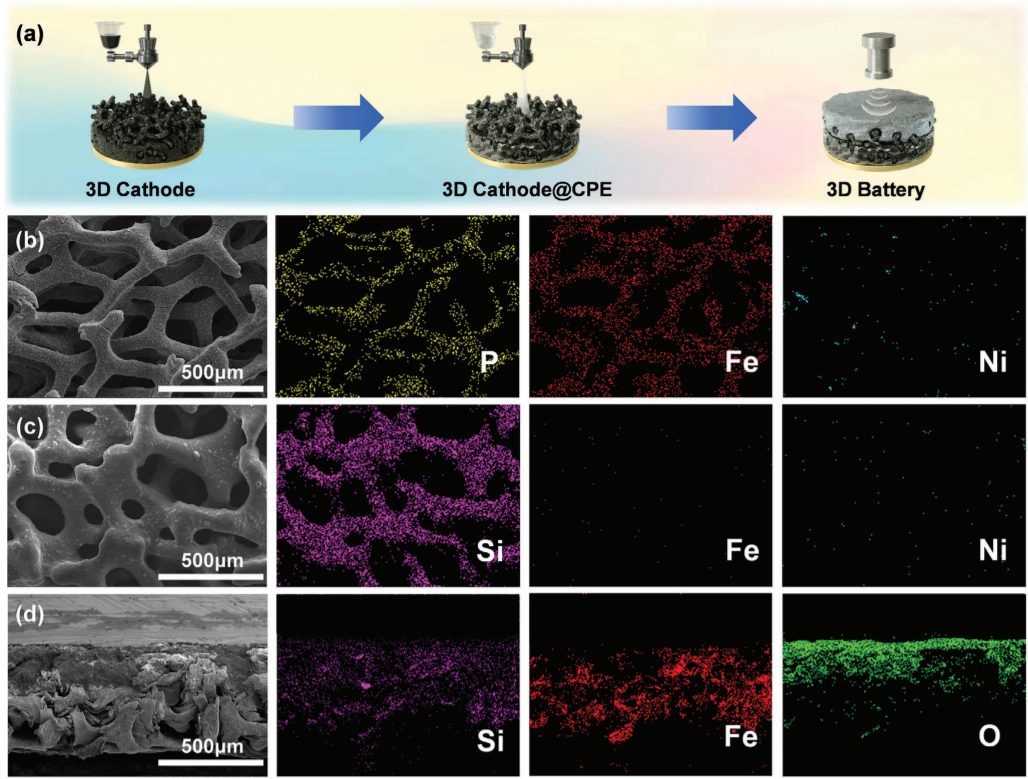

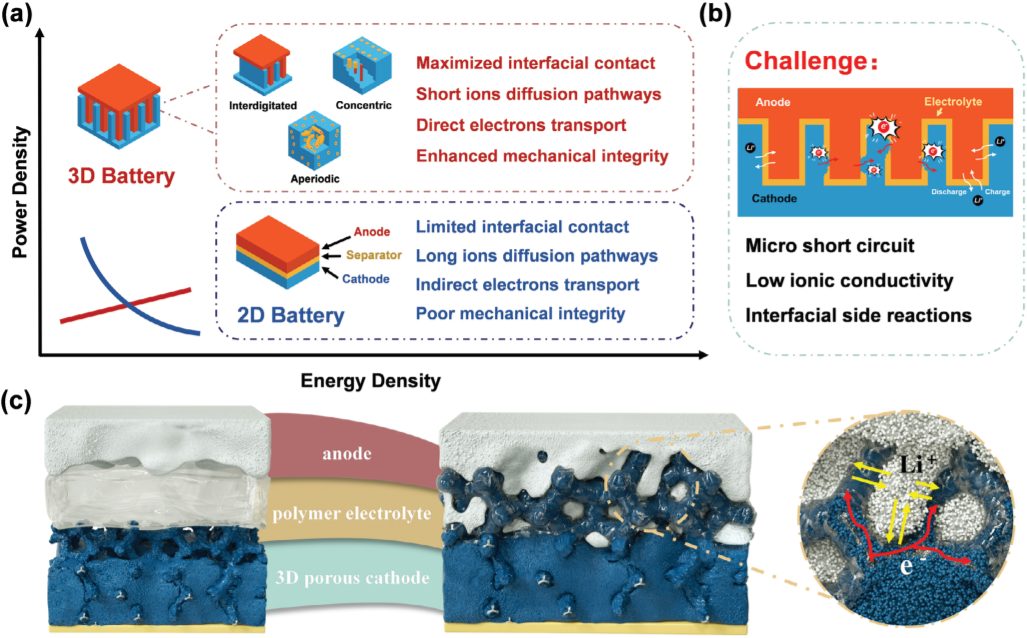

圖文導讀
