硅陽極與其他材料和設備的改進相結合，可使鋰離子電池的性能發生質的飛躍，使電池能量密度超過400 Wh kg-1。

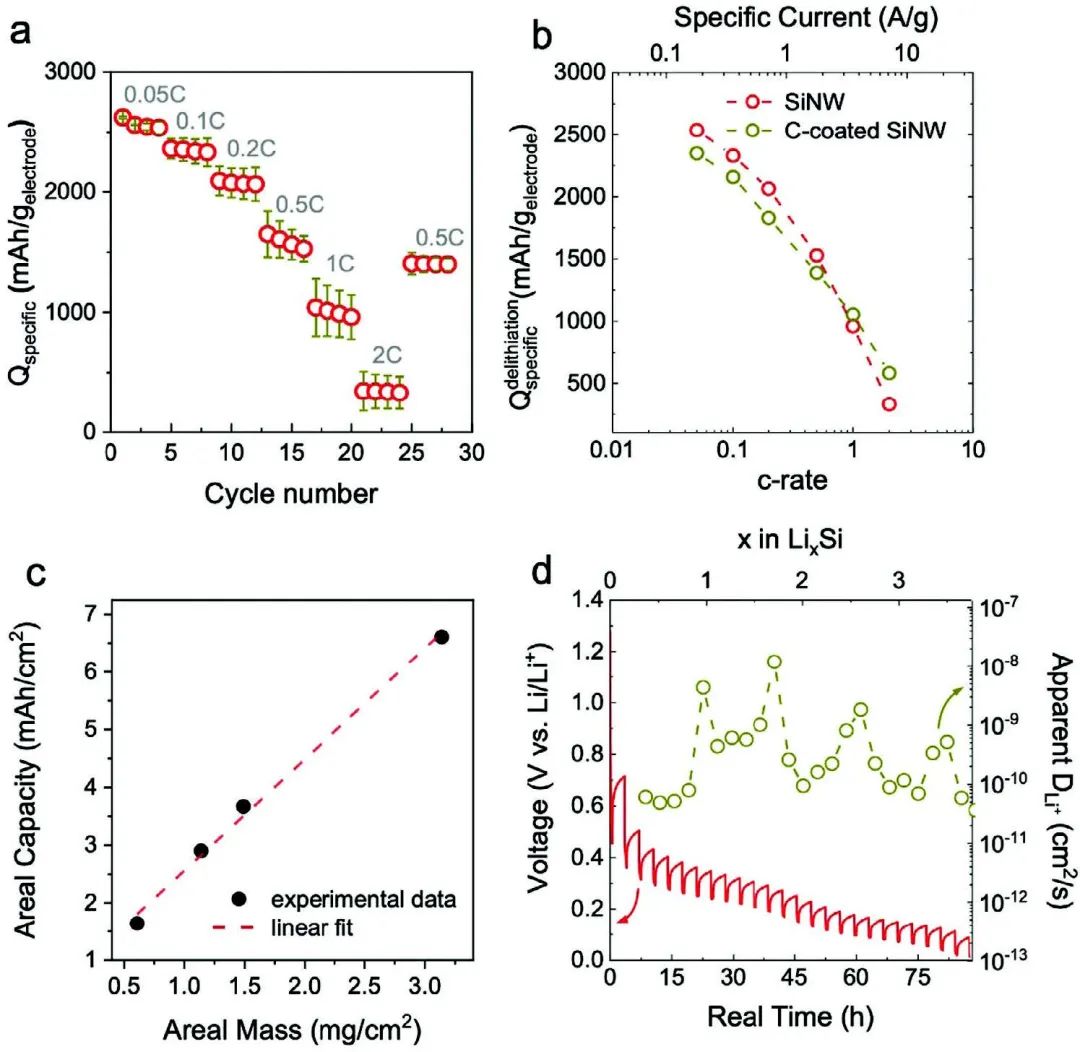

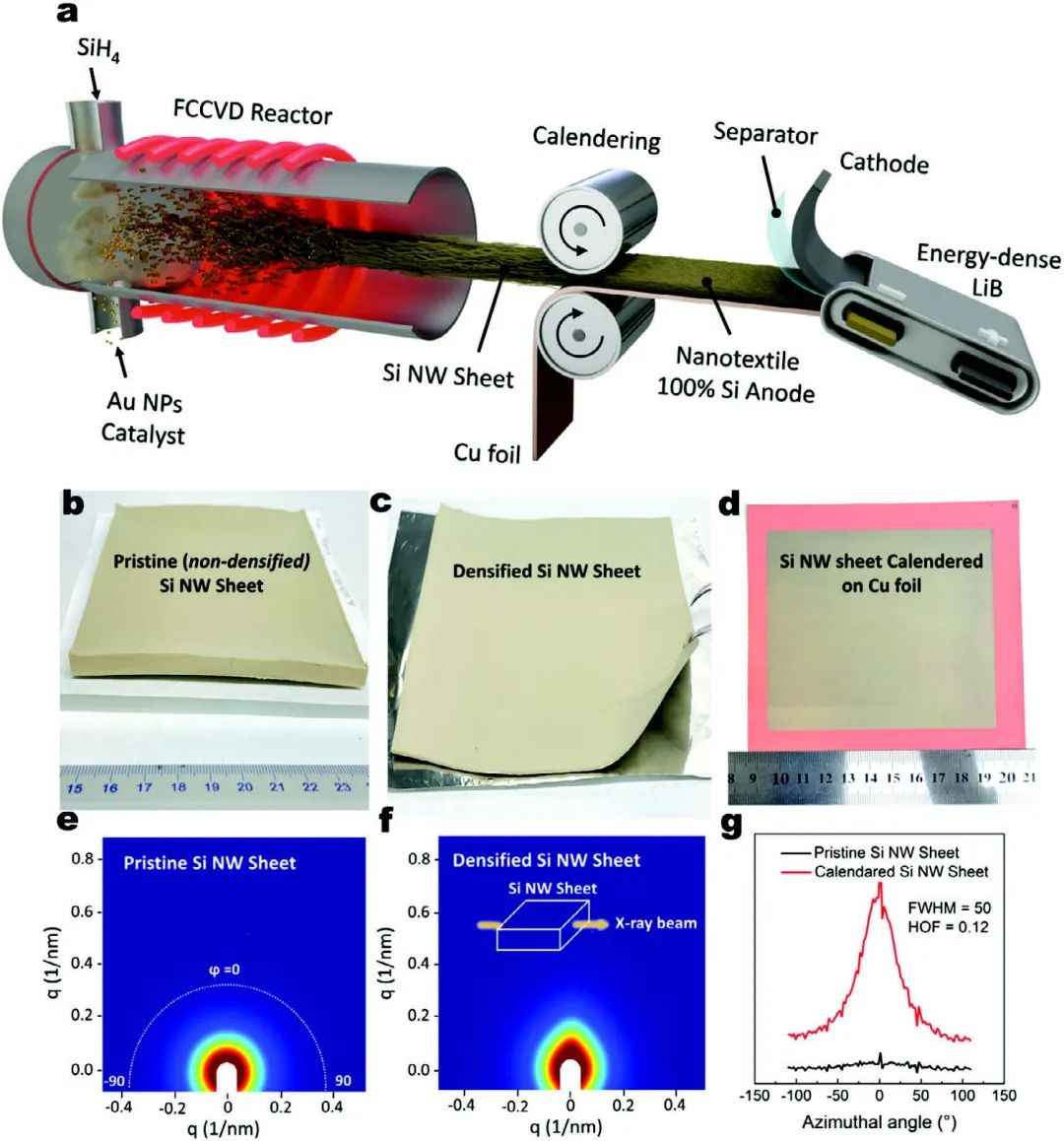

IMDEA材料研究所Afshin Pendashteh、Juan J. Vilatela等展示了一種基于直接從氣相連續組裝Si納米線（Si-NW）而無需任何漿料處理的方式，以可擴展、大規模生產具有無限厚度的自支撐100%Si陽極。盡管沒有任何導電添加劑，這種陽極即使在高負載情況下（如超過3 mg cm-2或6.6 mAh cm-2）也能提供很高的比容量（如2500 mAh g-1）。這項工作研究了它們在傳統液態電解液中的詳細電化學特性，以確定Si-NWs網絡及其界面中的不同電阻，以及它們在（脫）鋰化反應和長時間循環過程中的演變。

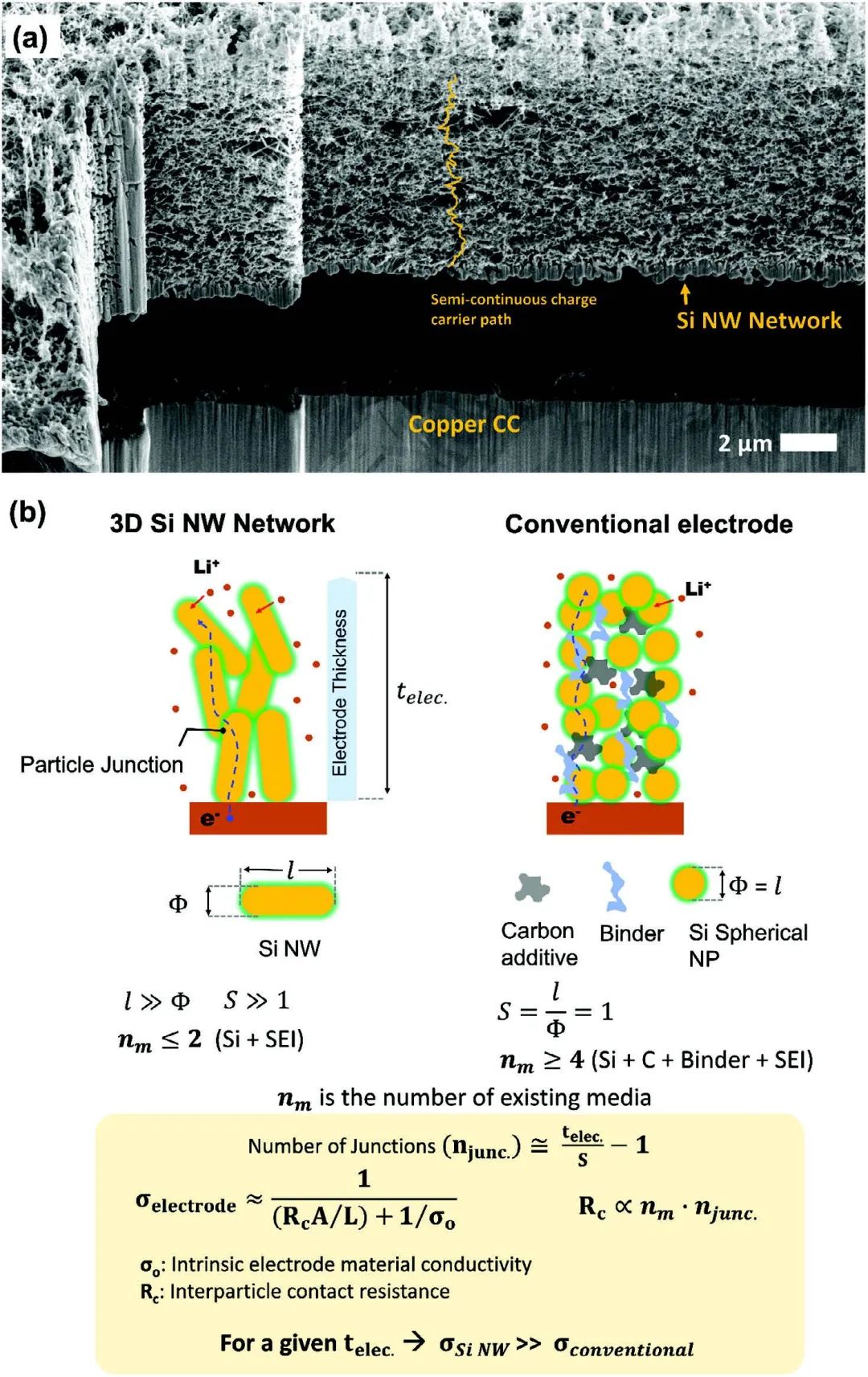

研究表明，在1000 mAh g-1下循環1800次后，Si-NWs網絡結構沒有發生粉碎或斷開，容量也沒有下降。納米線網絡結構降低了顆粒之間的結電阻，防止了循環時的粉碎。阻抗和成分選擇電子顯微鏡相結合的結果表明，容量衰減完全是通過SEI厚度和電阻的逐漸增加實現的。本文采用NMC811的全電池的容量在實用電池水平上可轉化為420 Wh kg-1的能量密度。
Nanotextile 100% Si Anodes for the Next Generation Energy-Dense Li-ion Batteries. Advanced Energy Materials 2024. DOI: 10.1002/aenm.202304018
原創文章，作者：Jenny（小琦），如若轉載，請注明來源華算科技，注明出處：http://m.zzhhcy.com/index.php/2024/03/12/58401fb3e9/
