7878成人国产在线观看,日本少妇高潮喷水视频,中日达成10项共识

?華科黃云輝/許恒輝/裴非AFM：阻燃聚氨酯基固態(tài)聚合物電解質用于鋰金屬電池

固態(tài)鋰金屬電池（SSLMB）作為下一代儲能裝置已受到廣泛關注。然而，易燃、機械強度低、離子電導率低等缺點限制了固態(tài)聚合物電解質（SPE）的進一步發(fā)展。

在此，華中科技大學黃云輝，許恒輝，裴非等人通過共價鍵將反應性阻燃單元引入聚合物框架，以產生不可燃和可拉伸的聚氨酯基SPEs。同時，通過接枝剛性苯環(huán)單元提高了聚合物主鏈的機械強度，顯著抑制了鋰枝晶的生長。因此，這些易燃的SPE在與火焰接觸6秒后不會燃燒。此外，獲得的SPE將電化學穩(wěn)定性窗口擴展至5.1 V。含溴的小單體在鋰金屬表面分解，產生富含LiBr的固體電解質界面(SEI)。Li|SPEs|Li對稱電池在0.2mA cm^-2和0.2 mAh cm^-2下可提供超過2100小時的穩(wěn)定循環(huán)壽命。匹配正極的LiNi_0.6Co_0.2Mn_0.2O₂|SPEs|Li電池在0.3C下循環(huán)330次后提供142.1 mAh g^-1容量，容量保持率為85.2%。

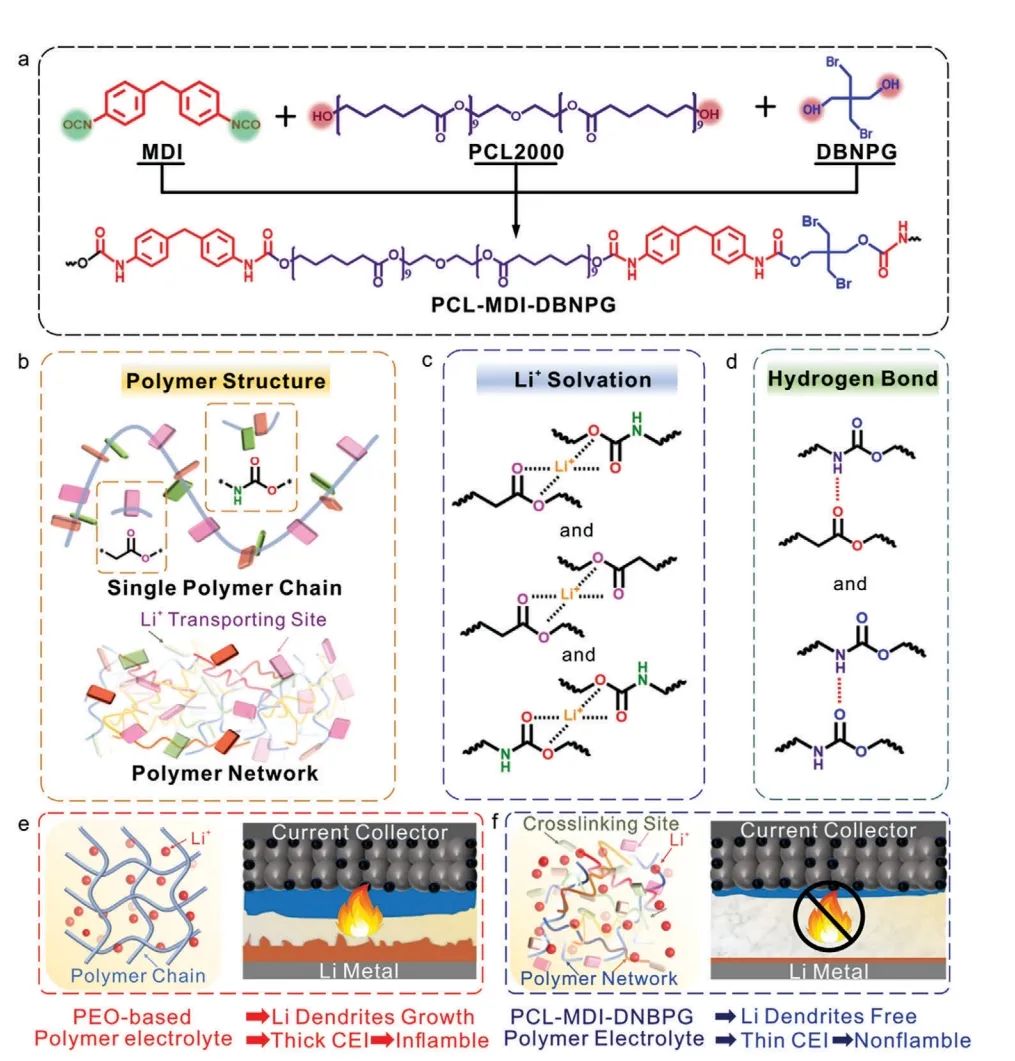

圖1. 電化學性能及理論計算

總之，該工作通過在聚合物主鏈上接枝不可燃鏈，提出了一種本質不可燃的彈性PU基PCL-MDI-DBNPG固態(tài)聚合物電解質。PCL軟段上豐富的含氧官能團提高了電導率和Li⁺的遷移數，而MDI被選為硬段以提高聚合物的機械強度。PU分步生長反應提供的高密度氫鍵賦予PCL-MDI-DBNPG彈性和自修復能力，以適應Li⁺電鍍和剝離過程中電極的體積變化，采用PCL-MDI-DBNPG/LiTFSI電解質的Li對稱電池可提供超過2100小時的穩(wěn)定循環(huán)能力。

更重要的是，采用PCL-MDI-DBNPG/LiTFSI電解質和集成LiNi_0.6Co_0.2Mn_0.2O₂陰極的組裝電池在0.3C下循環(huán)330次后可提供142.1 mAh g^-1，容量保持率為85.2%。因此，該工作制備的SPE為制造高能量密度和安全的SSLMBs的提供了新的方向。

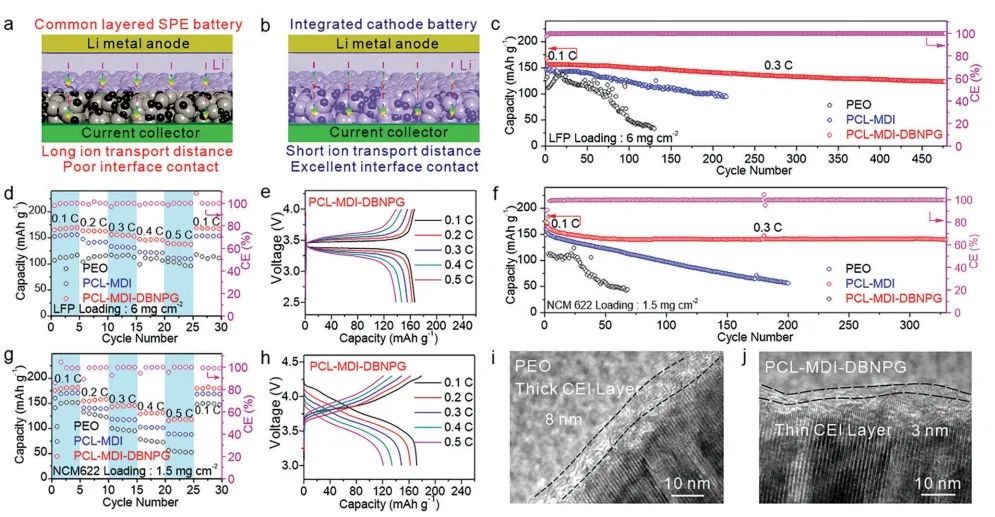

圖2. 電池性能

Flame-Retardant Polyurethane-Based Solid-State Polymer Electrolytes Enabled by Covalent Bonding for Lithium Metal Batteries, Advanced Functional Materials 2023 DOI: 10.1002/adfm.202310084

原創(chuàng)文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://m.zzhhcy.com/index.php/2024/03/04/44106684e0/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?華科黃云輝/許恒輝/裴非AFM：阻燃聚氨酯基固態(tài)聚合物電解質用于鋰金屬電池

相關推薦
