由于陽極/電解質界面（AEI）長期受到析氫、表面腐蝕、枝晶生長和副產物積累的阻礙，水系鋅離子電池（AZIBs）尚未實現其高安全性和低成本的優勢。

圖1.?BP@GF隔膜的表征

浙江大學陸盈盈等精心提出了一種固體緩沖劑的水解方法，以全面、持久地解決這些問題。具體而言，這項工作以二維層狀黑磷（BP）為水解對象。研究發現，在水系電解液中水解產生的磷酸會產生富含磷酸鋅（ZPO）的固體電解質界面（SEI）層，這在很大程度上抑制了枝晶生長、表面腐蝕和析氫。

同時，水解磷酸將pH值穩定在AEI附近，避免了堿性副產物的積累。值得注意的是，與陽極SEI預制和電解液添加劑的一次性ZPO工程相比，BP的水解策略可以顯著延長保護效果。

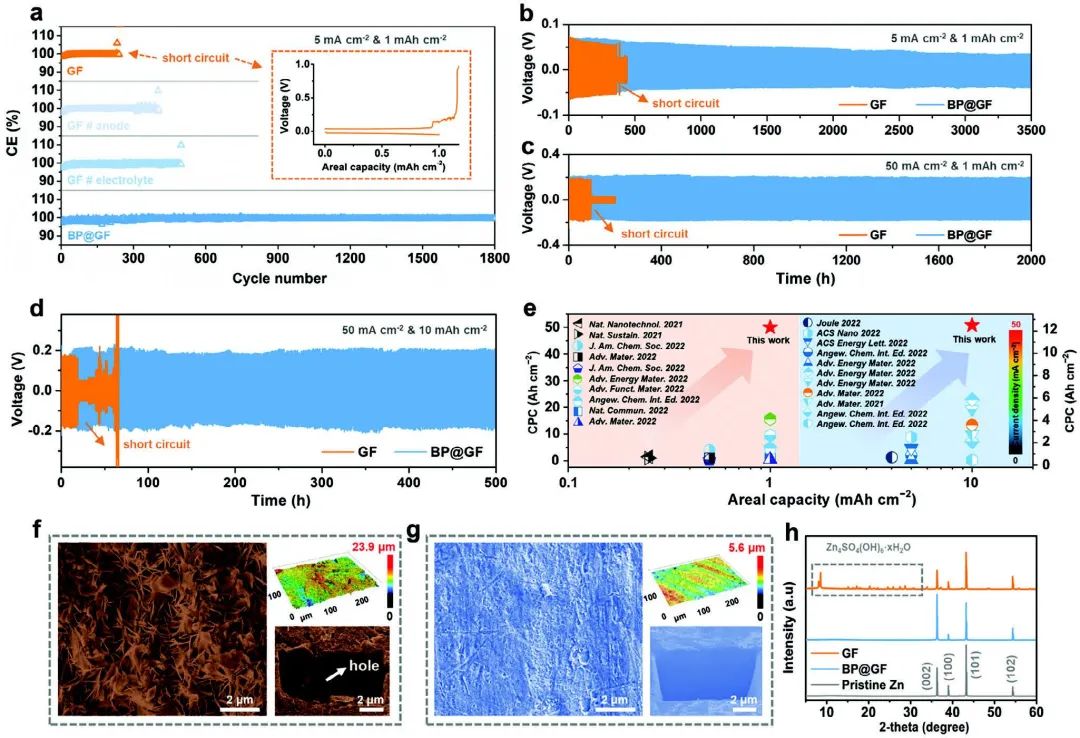

圖2.?半電池性能

因此，這些多重優點賦予了BP改性隔膜在Zn||Zn對稱電池中實現對Zn陽極的改善的剝離/沉積穩定性，并使其壽命提高了十倍以上。更令人鼓舞的是，當與具有超高負載（34.1和28.7 mg cm^?2）的V₂O₅·nH₂O陰極結合時，扣式電池和軟包電池的累積容量都得到了顯著提高。

圖3.?全電池性能

Hydrolysis of Solid Buffer Enables High-Performance Aqueous Zinc Ion Battery. Advanced Science 2023. DOI: 10.1002/advs.202307052
