由于塊體材料中離子/電子轉移動力學遲緩以及活性材料碎裂，開發(fā)具有超快充電和大量儲能的轉換型陽極具有相當大的挑戰(zhàn)性。

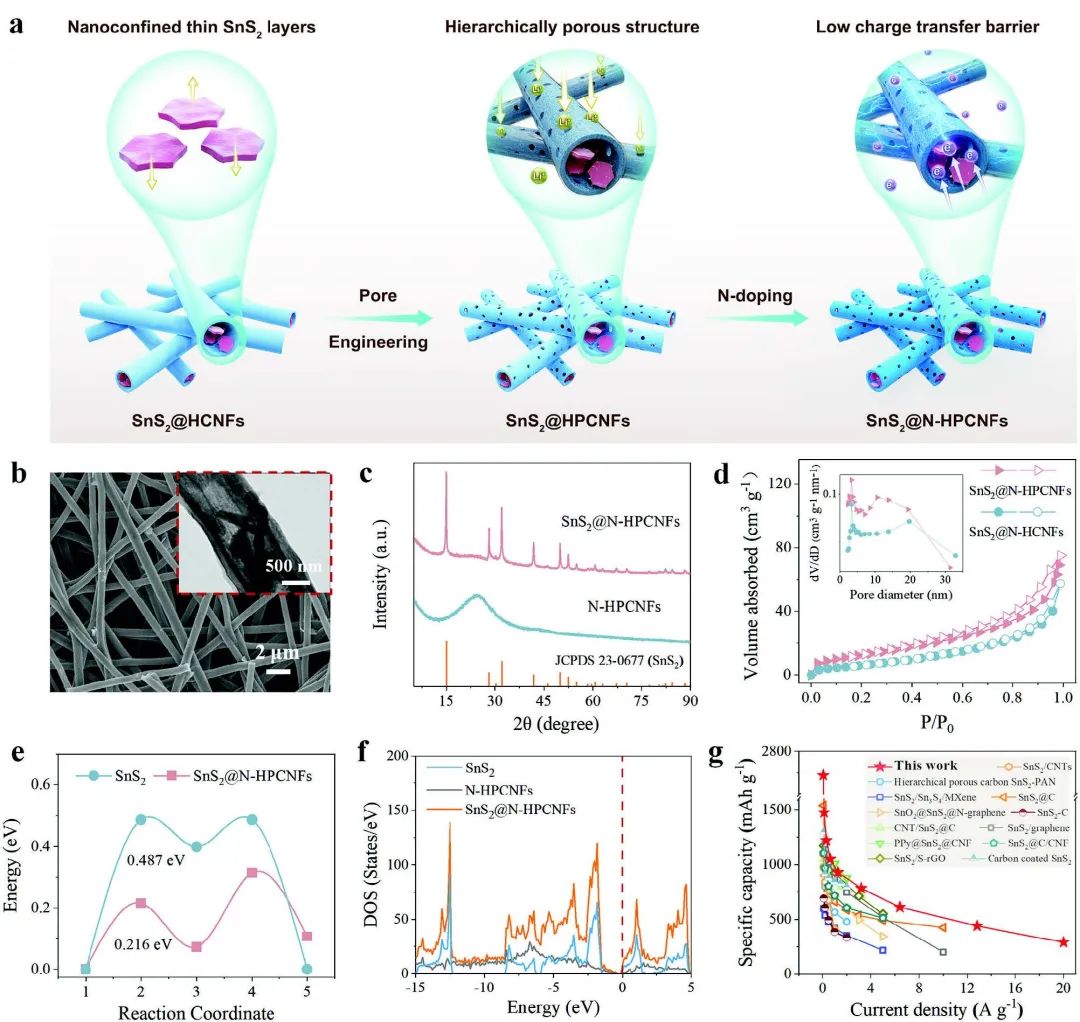

圖1.?材料制備及表征

南通大學葛明政、張偉、香港城市大學Dong Lv等結合靜電紡絲、碳化和硫化技術，開發(fā)出了具有快速充電、大容量和長壽命的中空多孔碳納米纖維包裹SnS₂納米片復合電極（SnS₂@N-HPCNFs）。

研究顯示，一維（1D）內(nèi)部中空空間容納了SnS₂納米片巨大的體積變化，而其表面的外部多孔性則促進了離子的快速擴散。同時，三維氮摻雜的碳納米纖維網(wǎng)絡不僅提供了快速的電子傳遞途徑，還減少了電荷載流子的傳輸載體，并增強了SnS₂@N-HPCNFs異質(zhì)界面對鋰離子的吸附。此外，少層SnS₂納米片還增強了反應動力學，并做出了贗電容貢獻。

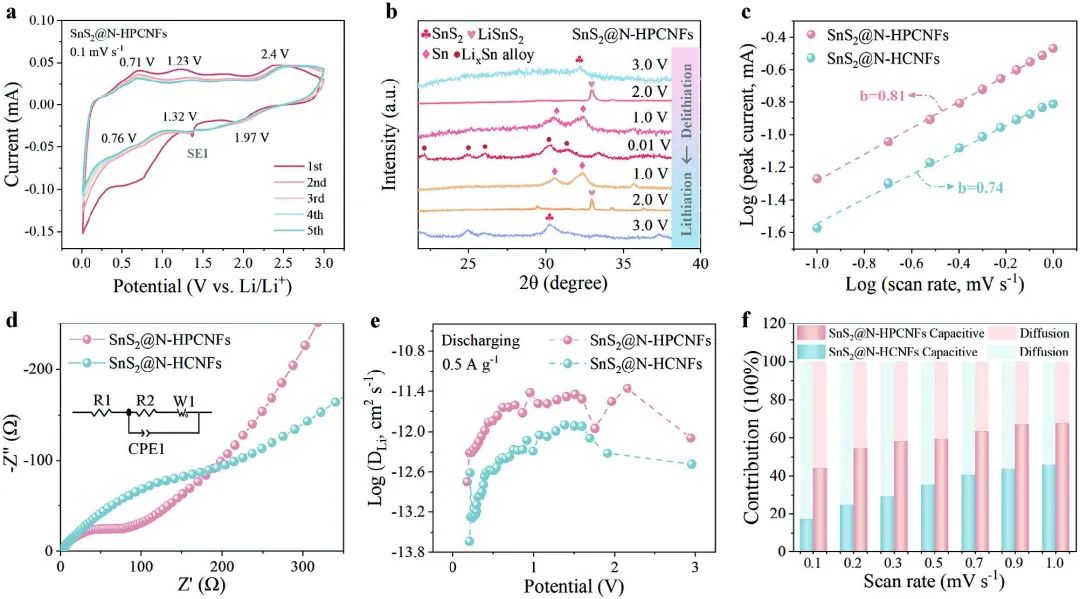

圖2.?動力學研究

因此，SnS₂@N-HPCNFs電極在0.1C時的比容量高達1935.50 mAh g^-1，在1C到 30C之間具有優(yōu)異的倍率能力；此外，它在30C（≈19.20 A g^-1）時具有289.6 mAh g^-1的超高倍率容量，并表現(xiàn)出卓越的循環(huán)穩(wěn)定性，即使在20C下循環(huán)3000次后，容量保持率仍高達84%，循環(huán)壽命長達10000次。這項工作為構建用于快速充電儲能設備的高離子/電子導電性電極提供了深刻的見解。

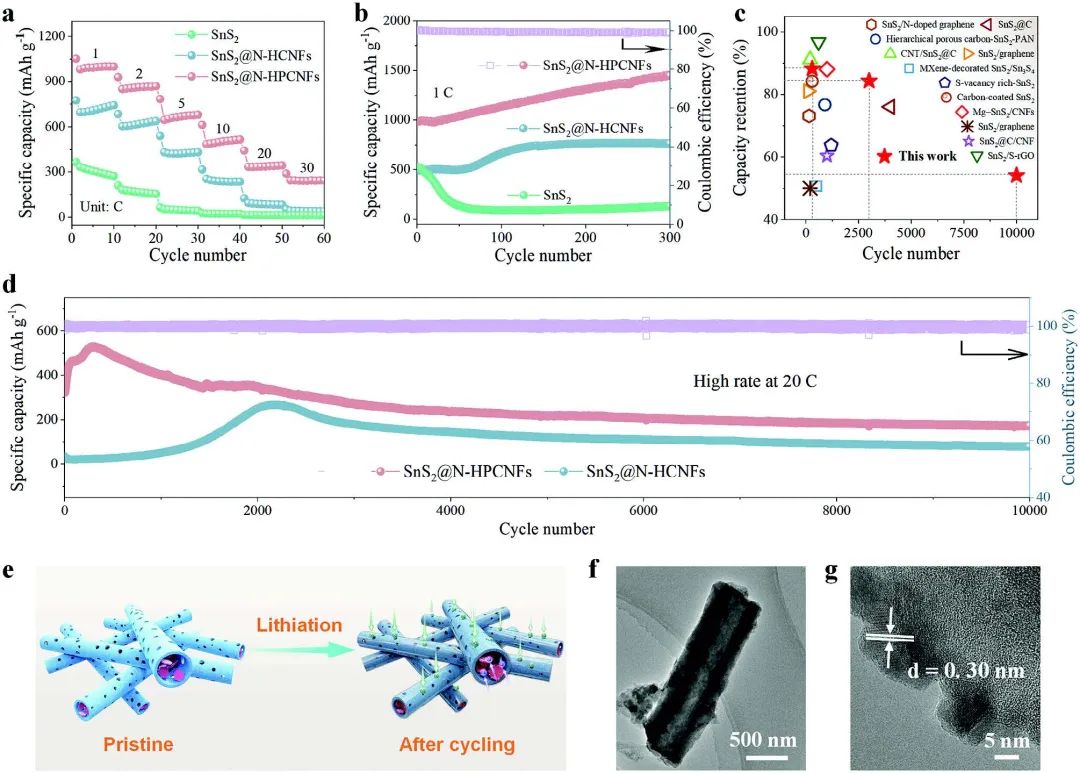

圖3.?SnS₂@N-HPCNFs電極的電化學性能研究

Fast Energy Storage of SnS2 Anode Nanoconfined in Hollow Porous Carbon Nanofibers for Lithium-Ion Batteries. Advanced Science 2023. DOI: 10.1002/advs.202306711
