最好免费观看高清视频免费,又粗又猛又爽黄老大爷视频,守寡多年的妇岳给了我

廣工大ACS Energy Lett.: Ni/Mn和Al雙濃度梯度減輕富鋰層狀正極的電壓衰減和容量衰減

富鋰層狀氧化物 (LLO) 成為解決電動汽車?yán)m(xù)航問題的最有前途的正極之一，因為它們可提供超過 250 mAh g^-1的超高容量，使得構(gòu)建具有高能量密度的鋰離子電池成為可能。然而多年來，LLOs一直存在嚴(yán)重的電壓衰減和電容衰減問題，嚴(yán)重阻礙了其實際應(yīng)用。

在此，廣東工業(yè)大學(xué)林展教授等人構(gòu)建了具有Ni/Mn和Al雙濃度梯度的無鈷LLO微球以減輕上述障礙。一種濃度梯度是電化學(xué)活性梯度（Ni/Mn），另一種是電化學(xué)惰性梯度（Al）。不同循環(huán)后的XPS和軟硬XAS證明雙濃度梯度的組合有效地減輕了界面反應(yīng)、結(jié)構(gòu)演化以及循環(huán)過程中低價Mn³⁺/Mn⁴⁺或 Mn²⁺/Mn³⁺氧化還原對的產(chǎn)生。

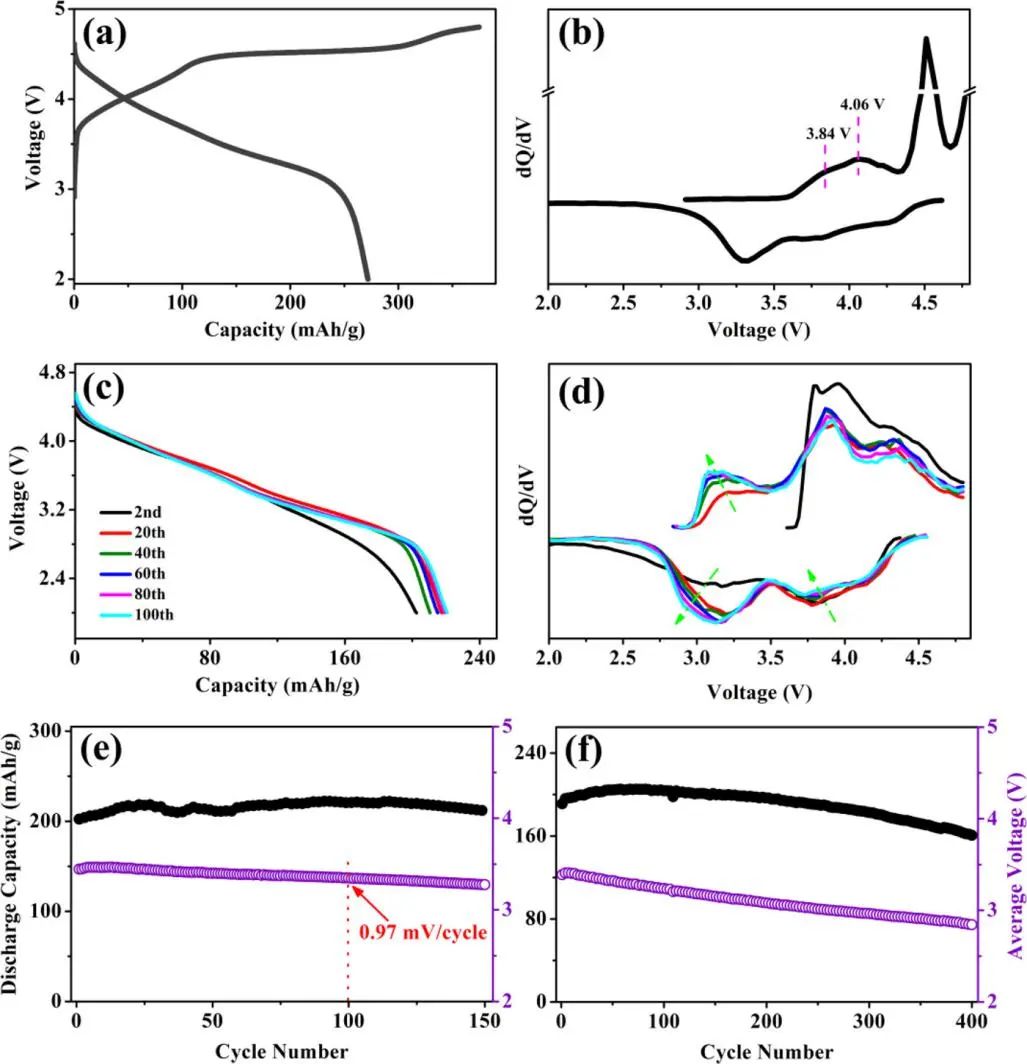

圖1. 具有雙濃度梯度的LLO正極的電化學(xué)性能

因此，具有雙濃度梯度的LLO正極在2.0~4.8 V電壓范圍內(nèi)，100 mA g^-1下循環(huán)100次后，其電壓衰減率僅為0.97 mV/次。此外，在300 mA g^-1下循環(huán)400次后，其容量保持率也高達84.1%。這項工作中雙濃度梯度的結(jié)合提供了一種在不久的將來開發(fā)用于實際應(yīng)用的先進LLO正極的方法，為高能量密度正極的實際開發(fā)開辟了新的途徑。

圖2. XAS測試結(jié)果

Ni/Mn and Al Dual Concentration-Gradients To Mitigate Voltage Decay and Capacity Fading of Li-Rich Layered Cathodes, ACS Energy Letters. 2021. DOI: 10.1021/acsenergylett.1c01215

原創(chuàng)文章，作者：科研小搬磚，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://m.zzhhcy.com/index.php/2023/11/01/6cc1dd8ce3/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

廣工大ACS Energy Lett.: Ni/Mn和Al雙濃度梯度減輕富鋰層狀正極的電壓衰減和容量衰減

相關(guān)推薦
