人人爱,色噜噜狠狠狠综合曰曰曰,牛牛在线视频

鈉快離子導體(NASICON)型電解質具有較高的離子電導率和濕度/空氣穩定性，是固態電池所必需的。然而，它們普遍存在電化學穩定性差和與鋰金屬接觸不足的問題，導致性能嚴重下降。

近日，南方科技大學趙予生（通訊作者），趙若（通訊作者）和北京大學鄒如強（通訊作者）等人在知名期刊ACS Energy Lett.上發表了題為“Stabilization of NASICON-Type Electrolyte against Li Anode via an Ionic Conductive MOF-Incorporated Adhesive Interlayer”的研究性論文。

趙予生/趙若/鄒如強ACS Energy Lett.：離子導電MOF膠粘劑夾層穩定NASICON型電解質對鋰負極的影響

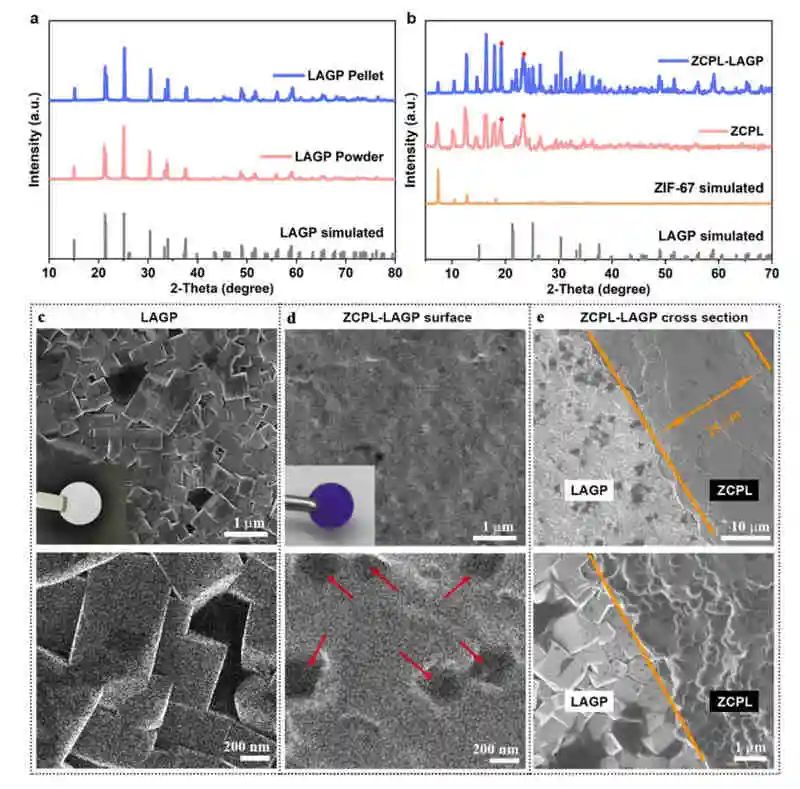

材料的結構表征

作者制備了一種離子導電金屬有機骨架聚合物層(簡稱ZCPL)，并將其用作Li_1.5Al_0.5Ge_1.5(PO₄)₃(LAGP)的包覆層。ZCPL作為保護層，可以有效地阻止鋰離子與LAGP之間的氧化還原反應，消除電池循環過程中有害中間相和裂紋的形成。粘合劑ZCPL還可以滲透到LAGP表面的空隙中，形成緊密接觸的薄膜連接。

ZCPL和LAGP的Li⁺傳導分析

此外，ZCPL具有良好的離子導電性和柔軟的織構，為Li⁺的快速傳輸提供了豐富的途徑，并確保了Li⁺在界面上的均勻流動。得益于ZCPL，Li對稱電池和Li/LiFePO₄全電池均表現出長期循環穩定性。

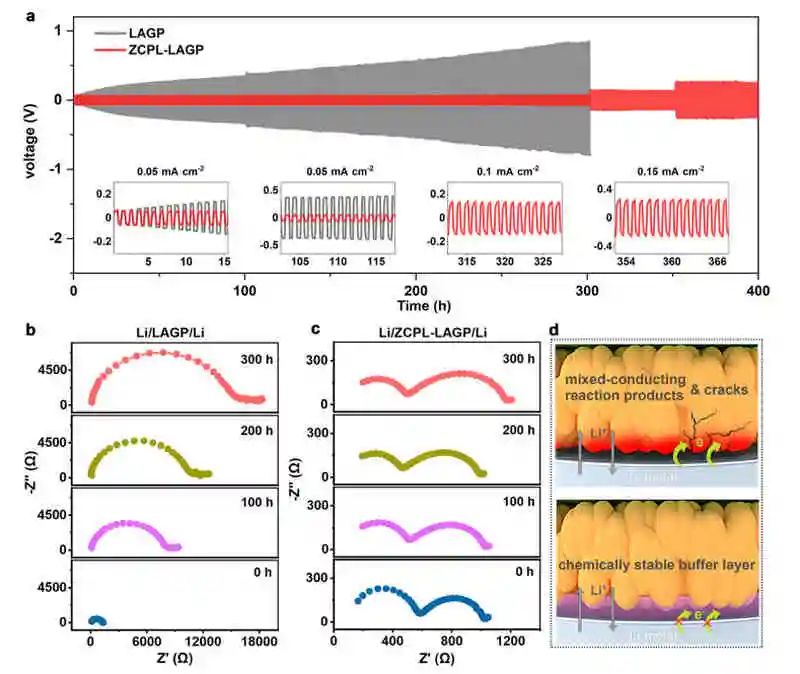

恒電流充放電方法研究LAGP和ZCPL?LAGP對稱電池的電化學性能

Stabilization of NASICON-Type Electrolyte against Li Anode via an Ionic Conductive MOF-Incorporated Adhesive Interlayer(ACS Energy Lett., 2021, DOI:10.1021/acsenergylett.1c01551)

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://m.zzhhcy.com/index.php/2023/10/26/6d7174b474/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

趙予生/趙若/鄒如強ACS Energy Lett.：離子導電MOF膠粘劑夾層穩定NASICON型電解質對鋰負極的影響

相關推薦
