圖1. p-Si設計合成過程的示意圖及形貌表征實驗結果顯示，p-Si@C負極不僅具有1078.68 mAh g-1的高可逆容量和在1 A g-1下超過500次循環的令人印象深刻的穩定性（提供 822.72 mAh g-1的高可逆容量），而且即使增加到10 A g-1的電流密度，該負極也能保持47.9% 的容量。作者進一步組裝了基于商用磷酸鐵鋰（LFP）正極的鋰離子全電池，證明了p-Si@C在實際應用的可行性。以正極和負極活性物質的總質量計算，該電池在0.2 C下具有124.4 mA g-1的穩定可逆容量和381.61 Wh kg-1的高能量密度，具有廣闊的實際應用前景。

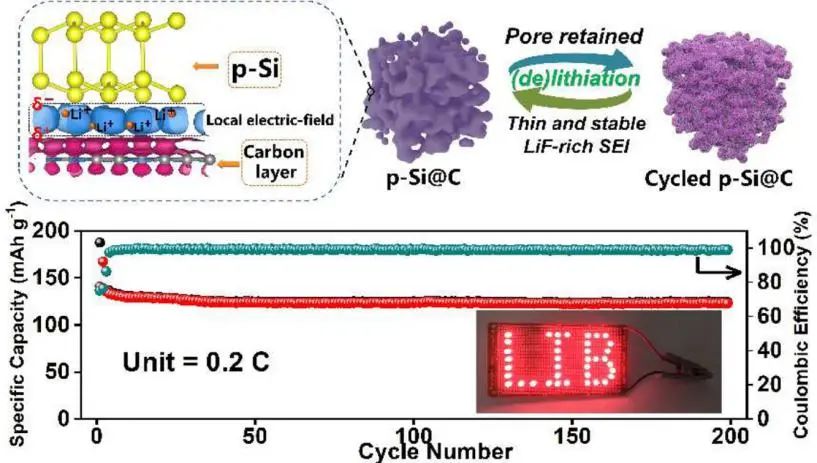

圖2. p-Si@C//LFP全電池的電化學性能
Magnesiothermic Reduction Improved Route to High-yield Synthesis of Interconnected Porous Si@C Networks Anode of Lithium Ions Batteries,?Energy Storage Materials 2021. DOI: 10.1016/j.ensm.2021.12.017
