《丰满女人》伦理hd,中文字幕亚洲乱码熟女一区二区,45分钟免费真人视频

可逆鋰（Li）電鍍/剝離對于構建基于鋰金屬化學的實用高能量密度電池至關重要，不幸的是，這仍然是一個嚴峻的挑戰。

在此，北京理工大學黃佳琦教授等人提供了一個可行的范例，通過仔細設計界面來獲得高度可逆的鋰金屬負極。

作者在高度相容的低極性溶劑2-甲基四氫呋喃中，通過合理調節Li⁺?陰離子配位結構，在相當苛刻的條件下，由成核調制過程輔助的鍍鋰/剝離提供了非常高的平均庫侖效率（在1.0 mA cm^-2、3.0 mAh cm^-2和3.0 mA cm^-2、3.0 mAh cm^-2下，分別為99.7%和99.5%）。

圖1. 調節初始鋰成核/生長和SEI形成的成核調制

這種極其可逆的循環在根本上與在定制條件下的扁平化的Li沉積和最小化的SEI界面的生成/重構相關，這顯著地抑制了連續循環中的死鋰（每個循環0.0120 mAh）和SEI-Li⁺（每個循環0.0191 mAh）的生長速率。

因此，得益于高效的鋰電鍍/剝離方式，組裝的無鋰金屬負極 Cu|LiFePO₄ (LFP) 紐扣電池和軟包電池在150次循環后仍分別表現出令人印象深刻的43.8%和41.6% 的容量保持率。這項工作為高效鋰負極的目標界面設計提供了指導，旨在為高能量密度鋰金屬電池的實際應用鋪平道路。

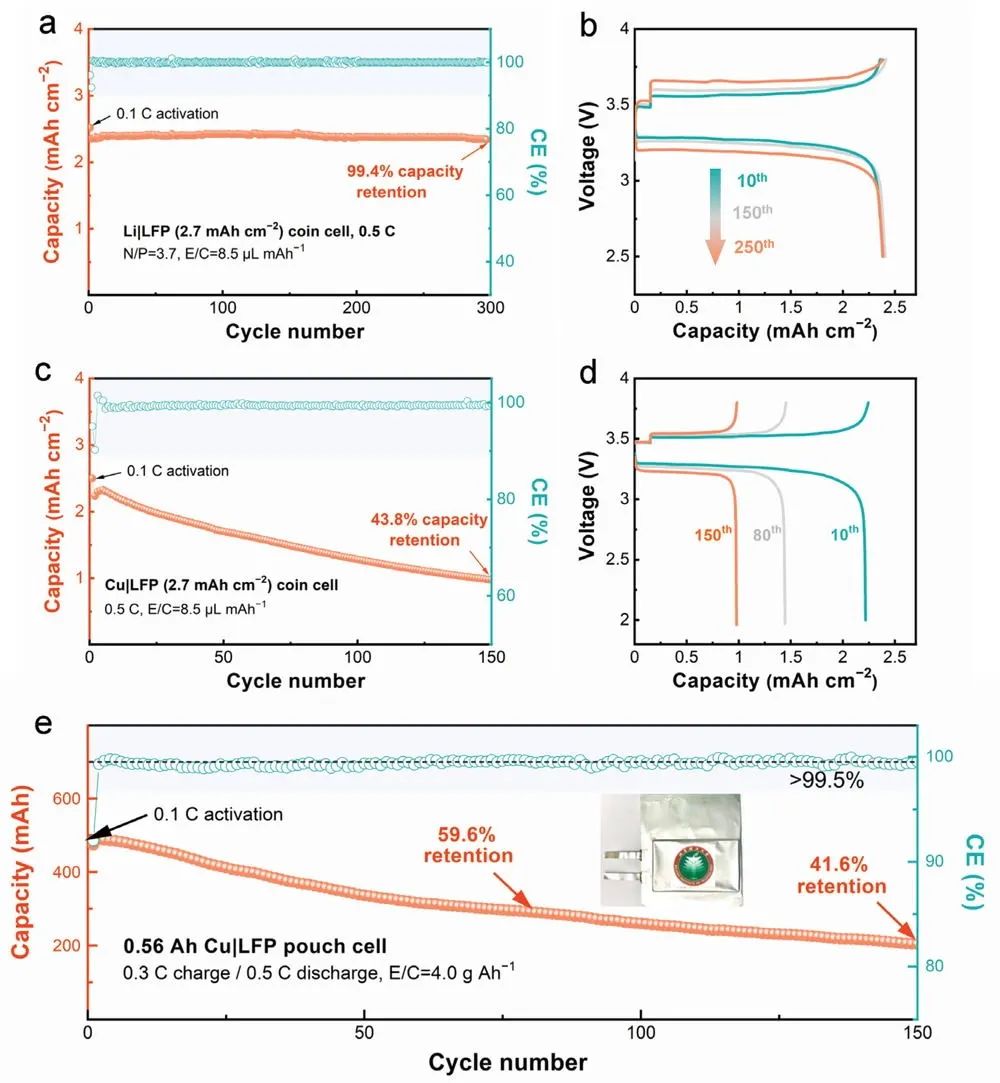

圖2. Li|LFP和Cu|LFP全電池的電化學性能

Designing and Demystifying the Lithium Metal Interface toward Highly Reversible Batteries, Advanced Materials 2021. DOI: 10.1002/adma.202105962

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://m.zzhhcy.com/index.php/2023/10/14/2a03913a12/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

北理工黃佳琦AM：設計和揭秘面向高度可逆電池的鋰金屬界面

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

北理工黃佳琦AM：設計和揭秘面向高度可逆電池的鋰金屬界面

相關推薦
