97超级碰碰人妻中文字幕,小扫货水突然喷出来难闻的气味 ,av熟女人妻一区二区三区

MXenes作為鋰離子電池負極的商業化在很大程度上受到初始庫侖效率(ICE)低和循環穩定性不利的阻礙，這與Ti₃C₂ MXenes中的鈦空位(V_Ti)等缺陷密切相關。

山東大學尹龍衛等開發了一種有效的策略，通過在MXenes上原位生長Al₂O₃納米團簇來鈍化V_Ti缺陷，以減輕由缺陷引起的不可逆電解質分解和鋰枝晶形成趨勢，從而提高ICE和循環穩定性。

圖1 Ti₃C₂@Al₂O₃復合材料的合成及形貌表征

研究表明，過度親鋰的V_Ti缺陷會因其強吸附而阻礙鋰離子的擴散，導致局部不均勻的鋰通量流向這些“熱點”，為鋰枝晶的形成奠定了基礎。選擇性覆蓋在V_Ti位點上的Al₂O₃納米團簇可以有效防止缺陷不可逆地捕獲Li⁺，顯著降低首次循環期間的Li⁺消耗。

同時，Al₂O₃納米團簇可以緩解由缺陷引起的電解質分解，形成薄而均勻的SEI層，大大提高了電極的穩定性。此外，電化學沉積實驗證實，Al₂O₃納米鈍化劑將通過覆蓋過度親鋰的V_Ti缺陷來改善Li⁺擴散動力學，保證均勻的Li通量通過均勻的SEI層，從而促進均勻的鋰沉積，而不會形成災難性的鋰枝晶。

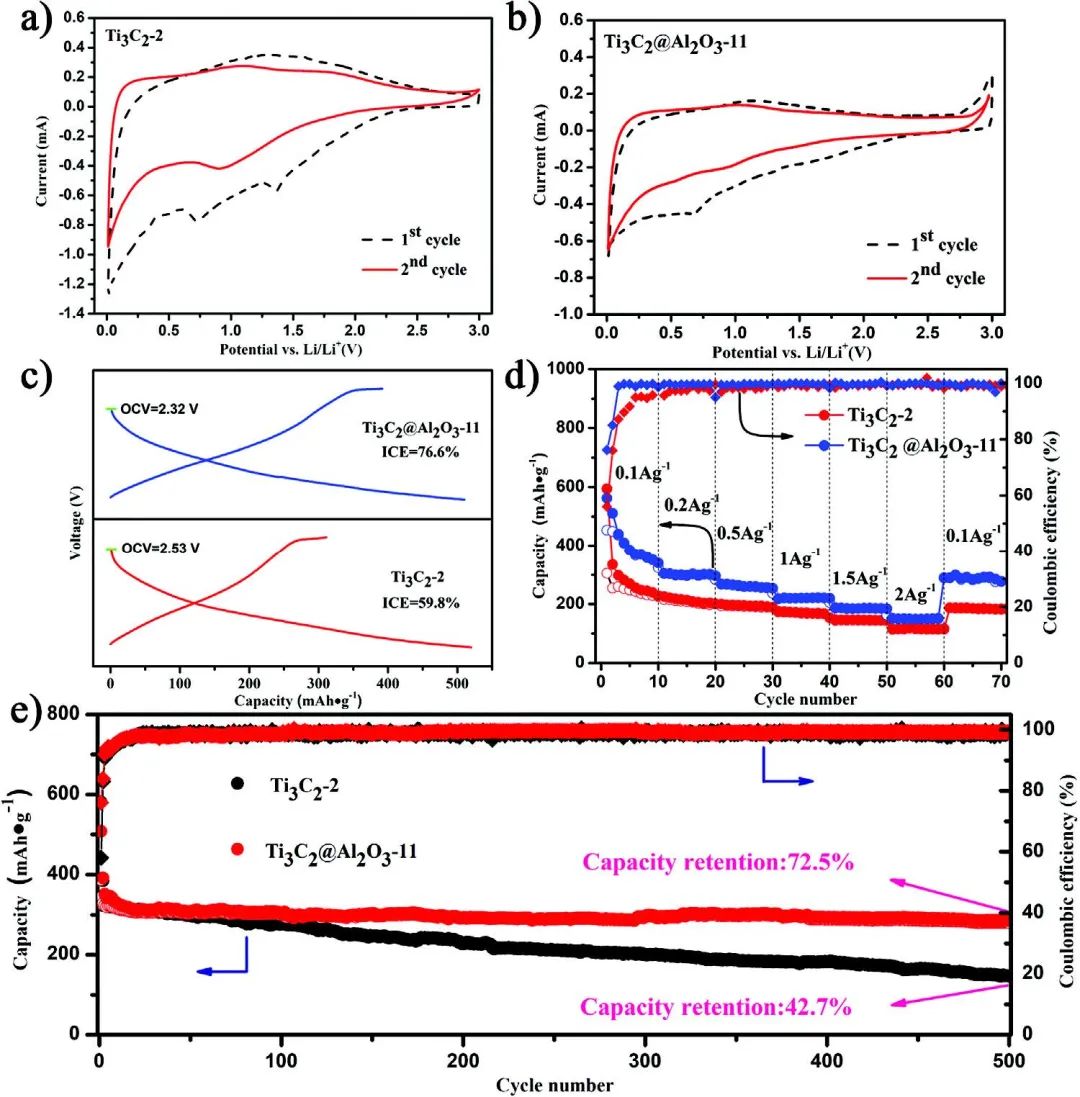

圖2 電化學儲鋰性能

得益于Al₂O₃納米團簇的優異鈍化效果，用于LIBs的Ti₃C₂@Al₂O₃-11電極表現出優異的電化學性能，包括在100 mA g^-1電流密度下提高的ICE（76.6%）、更好的循環穩定性（1 A g^-1下500次循環為285.5 mAh g^-1）和2 A g^-1下147.6 mAh g^-1的出色倍率性能。

該工作建立了Ti₃C₂ MXene材料缺陷與電化學性能之間的直接聯系，并為高性能MXene電極材料的設計指明了實用原則。

圖3 電化學沉積-剝離行為

Oxide Nanoclusters on Ti3C2 MXenes to Deactivate Defects for Enhanced Lithium Ion Storage Performance. Small 2021. DOI: 10.1002/smll.202104439

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://m.zzhhcy.com/index.php/2023/10/13/897d76d6e5/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

山大尹龍衛Small：Al2O3改性MXene大幅提高儲鋰離子性能

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

山大尹龍衛Small：Al2O3改性MXene大幅提高儲鋰離子性能

相關推薦
