床上108种扦插方法视频,成人色色,含玉势吃饭高潮h扶摇夫人小说

太陽能驅動的PEC水分解是將太陽能轉化為H₂的一種很有前景的方法。為了提高PEC產氫效率，設計一種將快速載流子轉移以及具有高比表面積的多孔結構的光陽極，以實現大量量子點(QD)負載和適當的電解質滲透迫在眉睫。

因此，加拿大國家能源、材料及通訊研究院Federico Rosei、Kulbir K. Ghuman和Gurpreet S. Selopal等報道了一種TiO₂ NRs/NPs混合結構光陽極，該光陽極能夠進行高效PEC產氫。

Chem. Eng. J.：混合結構表面工程提高TiO2 NRs/NPs光陽極PEC產氫性能

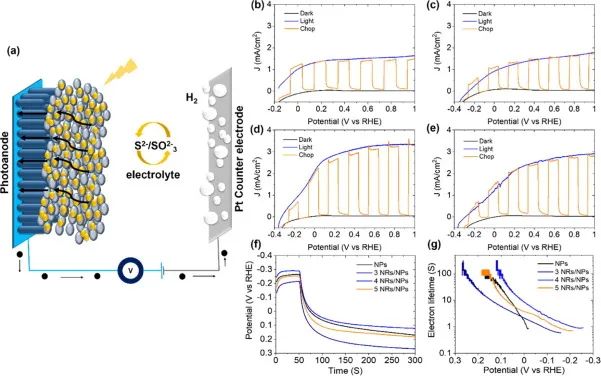

作者制備了一種具有納米棒和納米顆粒組合結構的TiO₂光陽極，隨后用肼作為氮源對光陽極進行處理以抑制光生電荷復合中心。優化后的TiO₂ NRs/NPs，在0.8 VRHE下的光電流密度為4.25 mA cm^-2；使用肼處理后光電流密度增加了28%。

使用CdS QD和CdS/CdSe QD敏化后的TiO₂ NRs/NPs，在0.8 V_RHE下的光電流密度分別為5.43 mA cm^-2和8.12 mA cm^-2，并且在連續兩個小時光照下(AM 1.5 G，100 mW cm^-2)都保持80%的初始光電流密度。

光陽極性能的提升歸因于非輻射載流子復合的減少和電荷載流子的光生/注入率的提高。DFT+U計算表明，肼的濃度影響TiO₂中的摻雜構型。肼濃度為0.25 M時，N₂吸附在TiO₂表面會產生遠低于CB最小值(CBM)的帶隙狀態，不僅可以防止TiO₂與QD競爭可見光吸收，而且不會產生新的復合位點。

然而，在較高的肼濃度(0.5 M)下，表面或間隙N摻雜TiO₂會產生非常接近CBM的帶隙狀態，這很容易產生從QD到TiO₂的電子的復合中心。

Role of surface engineering of hybrid structure for high performance quantum dots based photoelectrochemical hydrogen generation. Chemical Engineering Journal, 2021. DOI: 10.1016/j.cej.2021.132425

原創文章，作者：Gloria，如若轉載，請注明來源華算科技，注明出處：http://m.zzhhcy.com/index.php/2023/10/11/db70d83c51/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

Chem. Eng. J.：混合結構表面工程提高TiO2 NRs/NPs光陽極PEC產氫性能

<img decoding="async" class=" aligncenter" title="Chem. Eng. J.：混合結構表面工程提高TiO2 NRs/NPs光陽極PEC產氫性能" src="http://m.zzhhcy.com/wp-content/uploads/2023/10/0-1697002395.jpeg" alt="Chem. Eng. J.：混合結構表面工程提高TiO2 NRs/NPs光陽極PEC產氫性能" />

相關推薦
