av收藏家小次郎,4438xx亚洲最大五色丁香,私人影院播放器

在儲能結構升級的過程中，鈉離子電池（SIBs）被認為是大規模電網儲能系統有前途的候選者。然而，進一步提高比容量和壽命已成為其廣泛應用的主要障礙。

在此，北京大學深圳研究生院肖蔭果副教授等人通過溶膠凝膠法制備了P3/P2雙相-Na_2/3Ni_1/3Mn_2/3O₂ (NNMO)，電化學測試結果表明，與純P2相NNMO相比，該材料具有更高的≈200 mAh g^-1的可逆容量和更好的倍率性能。

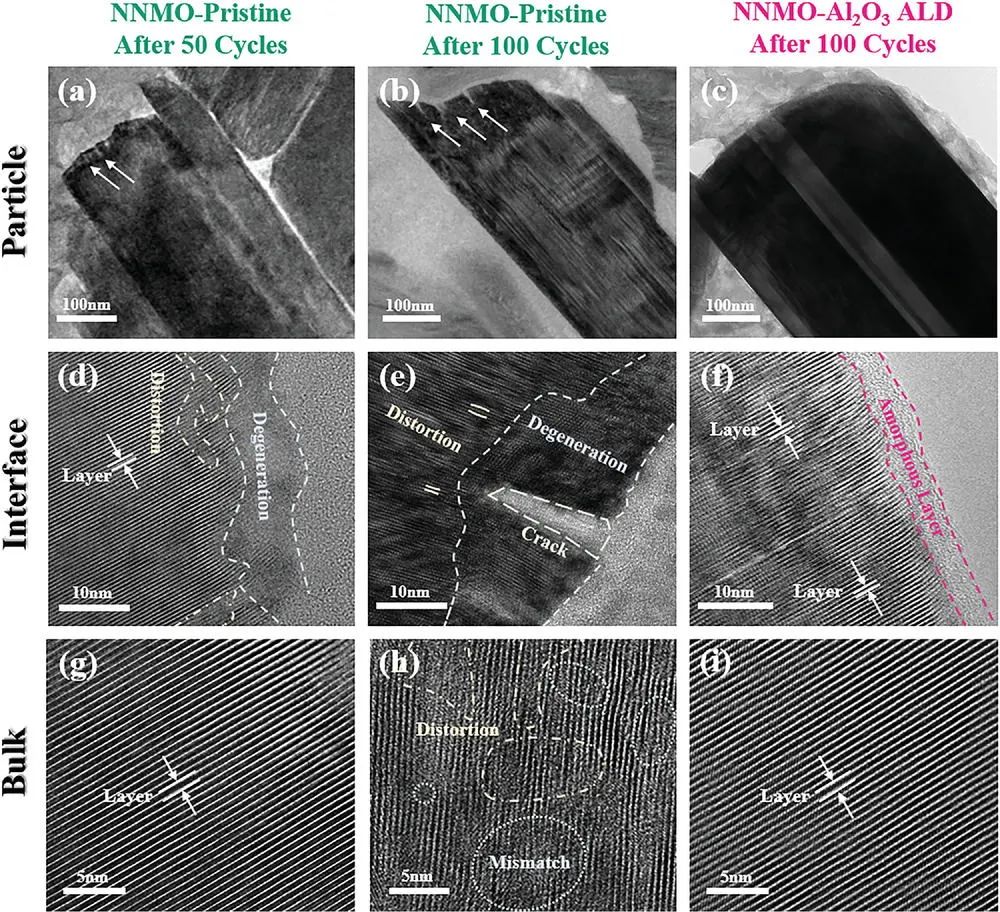

不幸的是，快速的容量衰減阻礙了其進一步發展和應用。為了探索和闡明這種材料的失效機制，作者使用高分辨率TEM來表征不同充電/放電循環后的電極，發現正極-電解液界面的失效是材料失效的主要原因。基于這一結論，作者采用原子層沉積（ALD）技術對電極進行改性，抑制界面引起的失效從而有效提高循環穩定性。

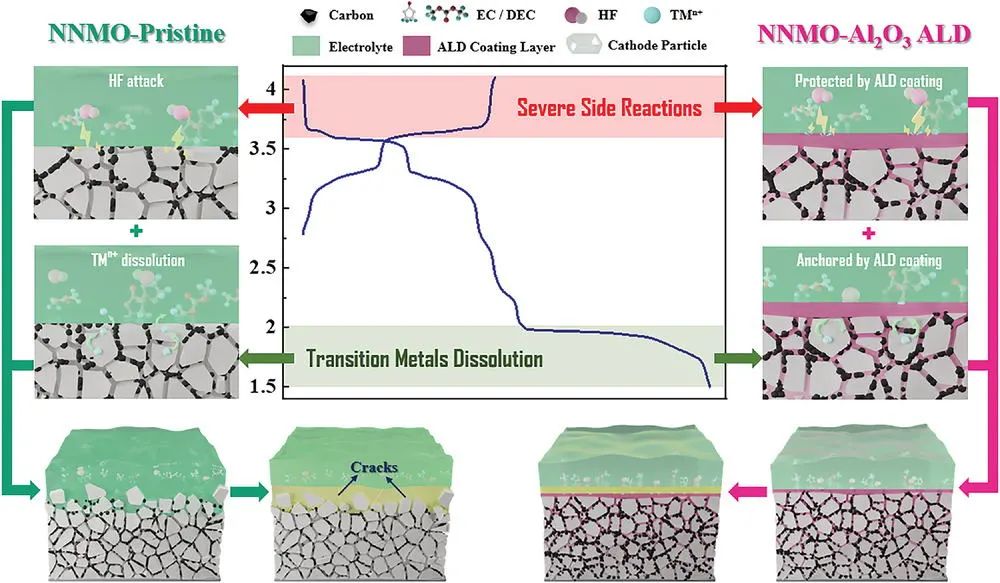

圖1. ?P3/P2 NNMO的失效機制探究

作者使用四種金屬氧化物，即Al₂O₃、TiO₂、SnO₂和WO₃作為ALD涂層來保護電極免受表面破壞。在這些氧化物中，Al₂O₃涂層在提高正極的容量保持率方面表現出最好的效果，整體材料失效得到抑制，5C下300次循環后的容量保持率高達87.00%。此后，以Al₂O₃為例，作者證明金屬氧化物ALD涂層可以有效抑制表面副反應和過渡金屬溶解，從而提供非常優越的保護效果。

這項工作首先探索了一種新型高容量SIBs正極材料的失效機制并闡明了主要失效模式，有助于有效地為SIBs正極材料找到最合適的改性方法。此外，證明了通過金屬氧化物 ALD 涂層的表面工程方法可以有效抑制正極-電解液界面的失效，從而提高SIBs的電化學性能。

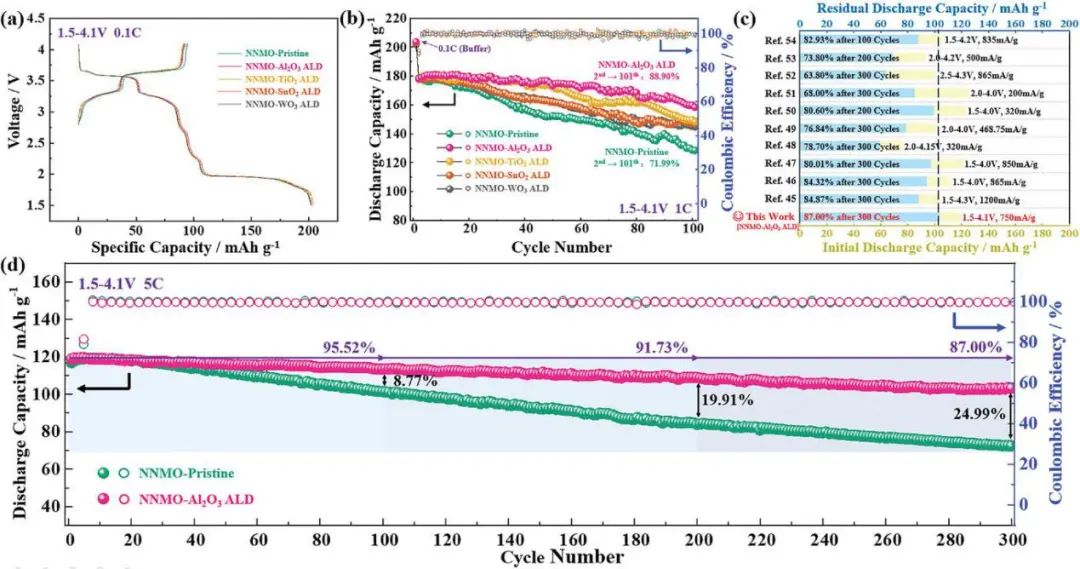

圖2. 基于ALD涂層保護的正極電化學性能

Surface Engineering Suppresses the Failure of Biphasic Sodium Layered Cathode for High Performance Sodium-Ion Batteries, Advanced Functional Materials 2021. DOI: 10.1002/adfm.202109319

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://m.zzhhcy.com/index.php/2023/10/11/d75bf9de0a/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

北大肖蔭果AFM: 抑制高性能鈉離子電池雙相鈉層正極失效的表面工程

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

北大肖蔭果AFM: 抑制高性能鈉離子電池雙相鈉層正極失效的表面工程

相關推薦
