亚洲综合无码一区二区,久久久久久精品免费自在自线 ,超碰国产精品久久国产精品99

硫化物基全固態(tài)電池（ASSB）具有比傳統(tǒng)鋰離子電池（LIB）更高的能量密度和更好的本質(zhì)安全性，因此具有廣泛的應用前景。硫化物基電解質(zhì)與各種有機溶劑的相容性以及用這些體系進行漿料涂覆工藝的可能性仍然不明確，這限制了硫化物基ASSB的大規(guī)模制備。

圖1. LiClO₄-改性電解質(zhì)的表征

中南大學劉芳洋等在探索Li₆PS₅Cl（LPSC）固態(tài)電解質(zhì)、PVDF和IBB的化學和電化學兼容性后，選擇聚偏氟乙烯（PVDF）粘結(jié)劑和異丁酸異丁酯（IBB）作為粘結(jié)劑和溶劑的組合，以實現(xiàn)可擴展的漿料工藝。PVDF被LiClO₄改性以促進界面Li⁺的傳輸，從而進一步提高ASSB的性能。由于PVDF的高介電常數(shù)、電化學穩(wěn)定性和可接受的粘結(jié)性，它被廣泛用作傳統(tǒng)液態(tài)LIB中的粘結(jié)劑。

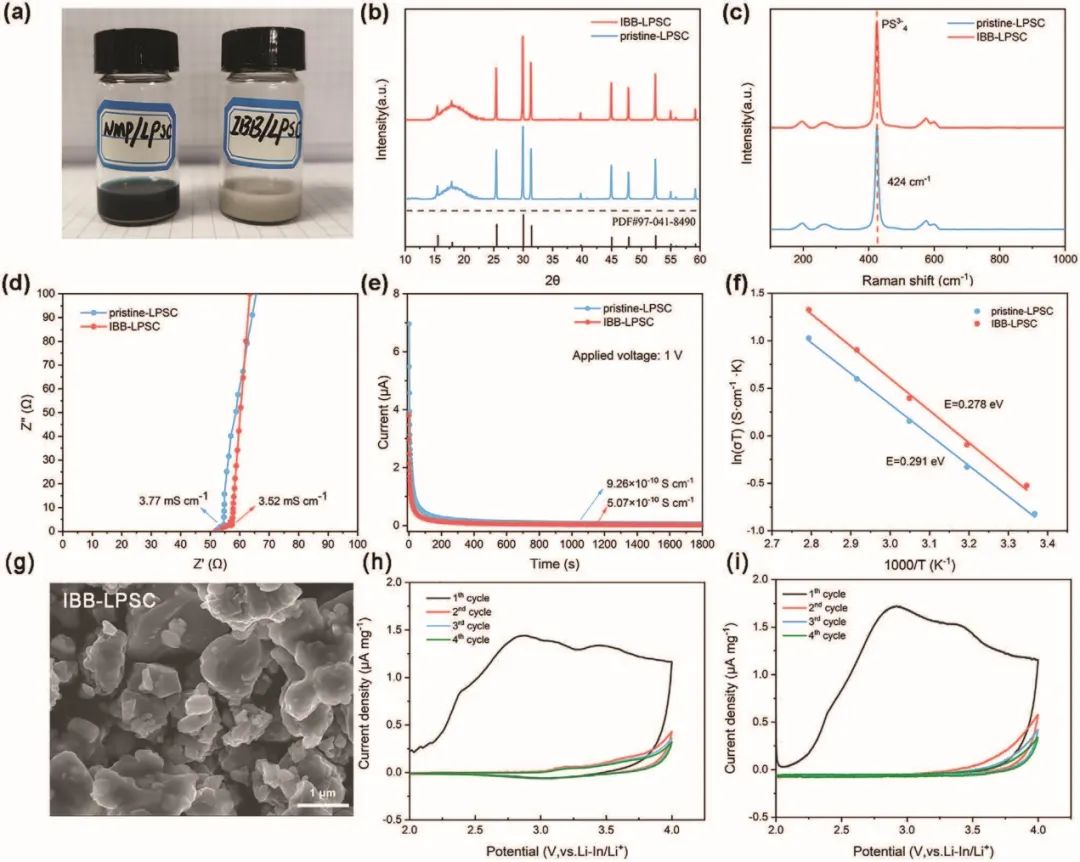

然而，PVDF通常采用有毒的N-甲基吡咯烷酮（NMP）作為溶劑，NMP的強極性也限制了它在硫化物基ASSB中的應用。因此，PVDF、IBB和LPSC的化學和電化學兼容性通過電導率、X射線衍射（XRD）、拉曼、循環(huán)伏安法（CV）測試和X射線光電子光譜（XPS）得到了證明。

圖2. 不同制造壓力下的電池性能

無涂層的LiNi_0.83Co_0.11Mn_0.06O₂（NCM811）被用作正極活性材料來制備片式電極。雖然復合正極電極中的PVDF鍵合減少了組件之間的直接接觸，但接觸面積的減少導致了較低程度的副反應，這使得由片狀電極組成的電池比由顆粒狀電極組成的電池顯示出更好的循環(huán)性能。

另外，通過促進LiClO₄-改性PVDF的界面Li⁺的傳輸，電池在低制備壓力和長期循環(huán)過程中表現(xiàn)出良好的容量保持。最后，NCM811/石墨全電池通過漿料涂覆工藝成功制備，證明了采用漿料工藝制造硫化物基ASSB的實用性和可擴展性，以及通過LiClO₄改性的性能增強效果。

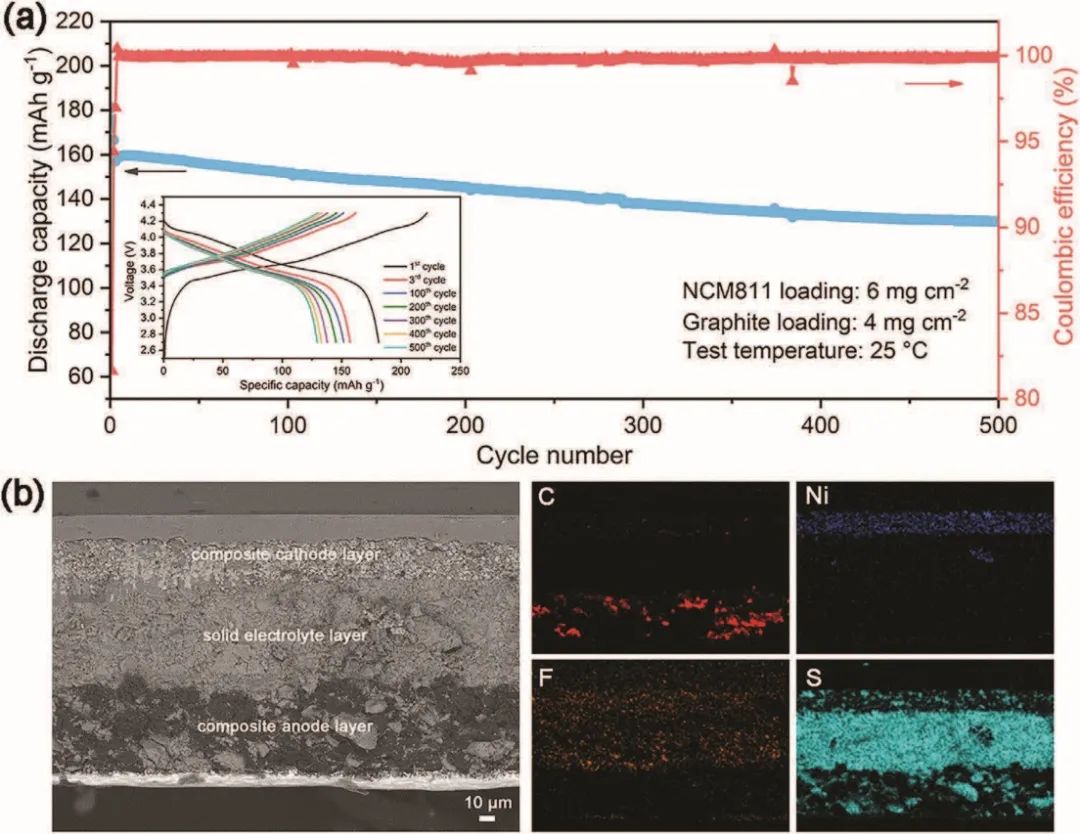

圖3. NCM811/石墨全電池性能

Toward the Practical and Scalable Fabrication of Sulfide-Based All-Solid-State Batteries: Exploration of Slurry Process and Performance Enhancement Via the Addition of LiClO4. Advanced Functional Materials 2023. DOI: 10.1002/adfm.202214274

原創(chuàng)文章，作者：科研小搬磚，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://m.zzhhcy.com/index.php/2023/10/08/9ab847f30f/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

中南大學劉芳洋AFM：面向硫化物基全固態(tài)電池的實用和可擴展制備

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

中南大學劉芳洋AFM：面向硫化物基全固態(tài)電池的實用和可擴展制備

相關(guān)推薦
