japanese军人强迫,全部裸体做爰大片免费看网站,小寡妇高潮流白浆a片潘金莲

鋅金屬是一種有前景的高能量密度水系電池負極材料，但它受到枝晶、低剝離/沉積效率和不可避免的活性鋅消耗的困擾。

武漢大學汪的華、華中科技大學蔣凱等報告了一種低嵌入電位的材料Cu₇Te₄，它既是水系鋅電池的負極材料，又是鋅枝晶的抑制劑。

圖1. Cu₇Te₄的合成及表征

當被用作嵌入負極材料時，它顯示出0.2V的低電位（相對于Zn²⁺/Zn），216 mAh g^-1的高容量，以及超過4200次循環的卓越循環性（接近100%的容量保持）。多尺度表征證明其反應機制是連續的嵌入和轉化過程。

當Cu₇Te₄用作修飾層時，作者開發了一種基于”插層沉積”機制的Zn@ Cu₇Te₄雜化負極。它在對稱電池中可循環1000多小時而沒有形成Zn枝晶，當它與碳包覆的I₂(I2@AC)正極結合時，顯示出1000次的穩定循環，這比裸Zn要好得多（<100小時和320次）。

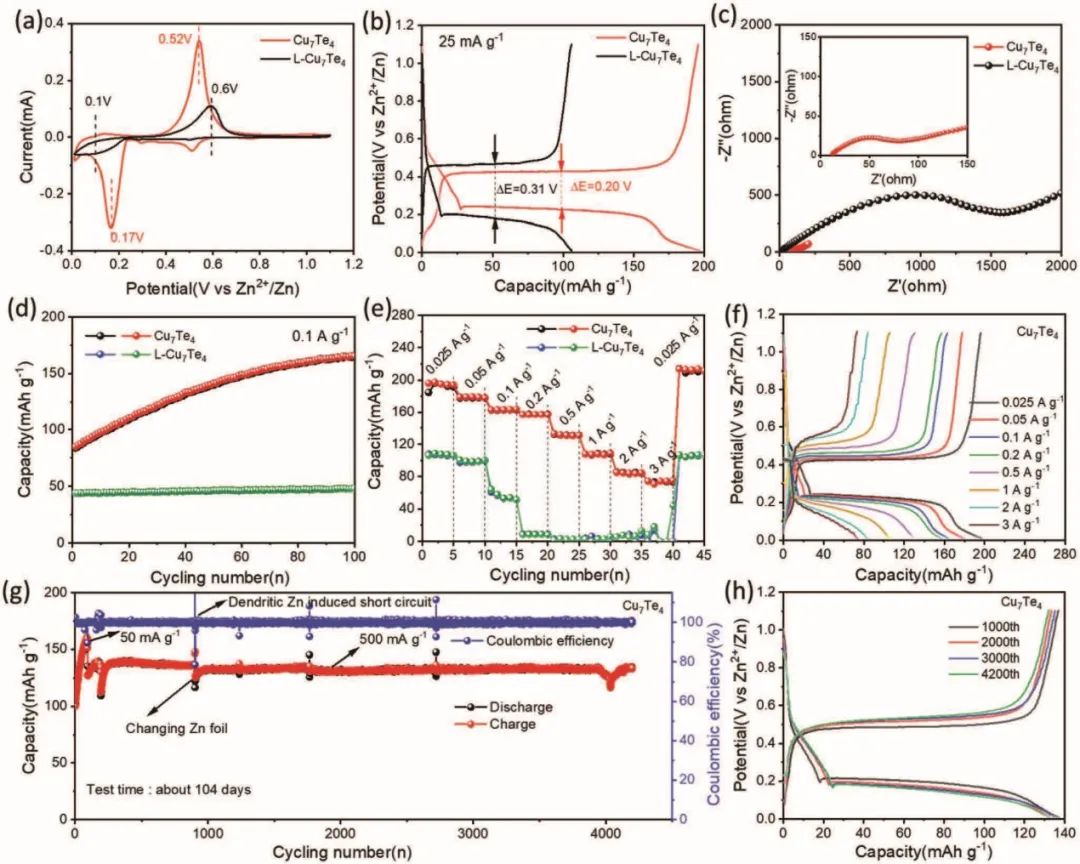

圖2. Cu₇Te₄的電化學性能

此外，Cu₇Te₄負極可進一步與碳包覆的ZnI₂(ZnI2@AC)和Na₃V₂(PO₄)₃的兩種正結合，以構建水系”搖椅式”鋅離子全電池。所得Cu₇Te₄//ZnI₂@AC全電池的容量為94 mAh g^-1，放電電壓為0.7 V，對應的比能量為65.3 Wh kg^-1（基于正負極材料），在10000次循環中保持了良好的循環穩定性，容量保持率超過86%。

而Cu₇Te₄// Na₃V₂(PO₄)₃全電池的容量為67 mAh g^-1，平均電壓為1.08 V，相當于72.4 Wh kg^-1的高比能量（基于正負極材料），并在200次循環后保持80.3%的容量。總之，這項工作表明，Cu₇Te₄可以作為一種有前景的負極材料和鋅枝晶抑制劑以用于水系鋅電池。

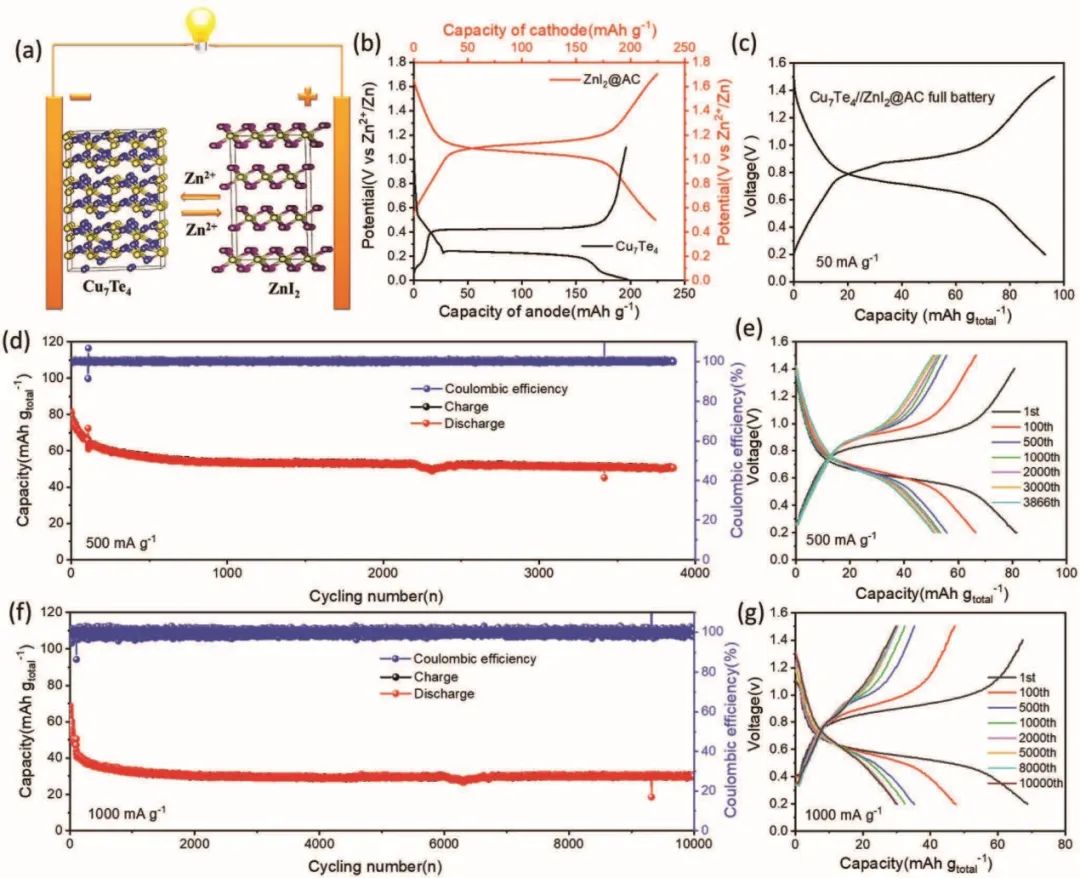

圖3. “搖椅”式水系鋅離子全電池的電化學性能

Cu7Te4 as an Anode Material and Zn Dendrite Inhibitor for Aqueous Zn-Ion Battery. Advanced Functional Materials 2022. DOI: 10.1002/adfm.202205602

原創文章，作者：v-suan，如若轉載，請注明來源華算科技，注明出處：http://m.zzhhcy.com/index.php/2023/10/08/8f88b1ccce/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

武大/華科AFM：可作為儲鋅負極和鋅枝晶抑制劑的新型材料！

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

武大/華科AFM：可作為儲鋅負極和鋅枝晶抑制劑的新型材料！

相關推薦
