国产在线不卡一区二区三区,少妇人妻系列1～12部,精益管

可充鎂電池（RMBs）是一種具有高安全性、低成本和高體積能量密度的儲能系統。但在一般觀念中，H₂O會使鎂金屬負極鈍化。

北京大學徐東升、李琦等開發了一種配位-水解策略，在這種策略中，H₂O可以作為一種添加劑來產生解離的H⁺，它電解液中是實現出色性能的關鍵。

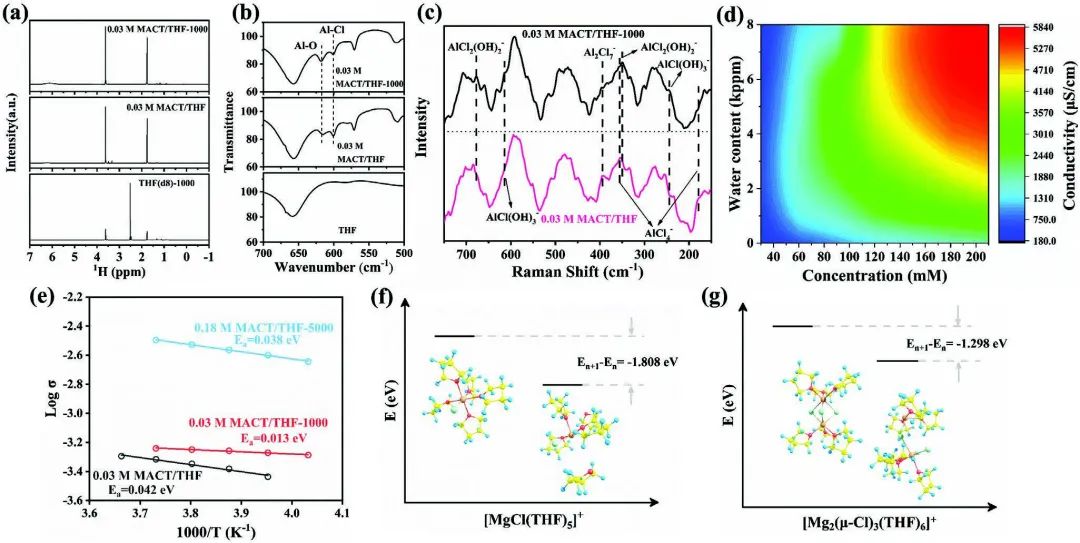

圖1 電解液結構的表征

具體而言，作者開發了一種配位-水解策略，在MACT/四氫呋喃（THF）混合電解液體系中產生解離質子，其中H₂O首先與Al中心配位，然后釋放自由質子。核磁共振(NMR)、紅外(IR)和拉曼結果證實Al和OH-之間的配位以及游離H₂O的消失，即使在H₂O的添加量高達2000 ppm時也是如此。

此外，令人驚訝的是，作者首次在CuSe正極上發現了Mg-H⁺協同儲能機制。添加2000 ppm的H₂O時，比容量可達到480 mAh g^-1，高于CuSe的理論值（376 mAh g^-1）和無水MACT/THF電解液中的CuSe理論值（230 mAh g^-1）。

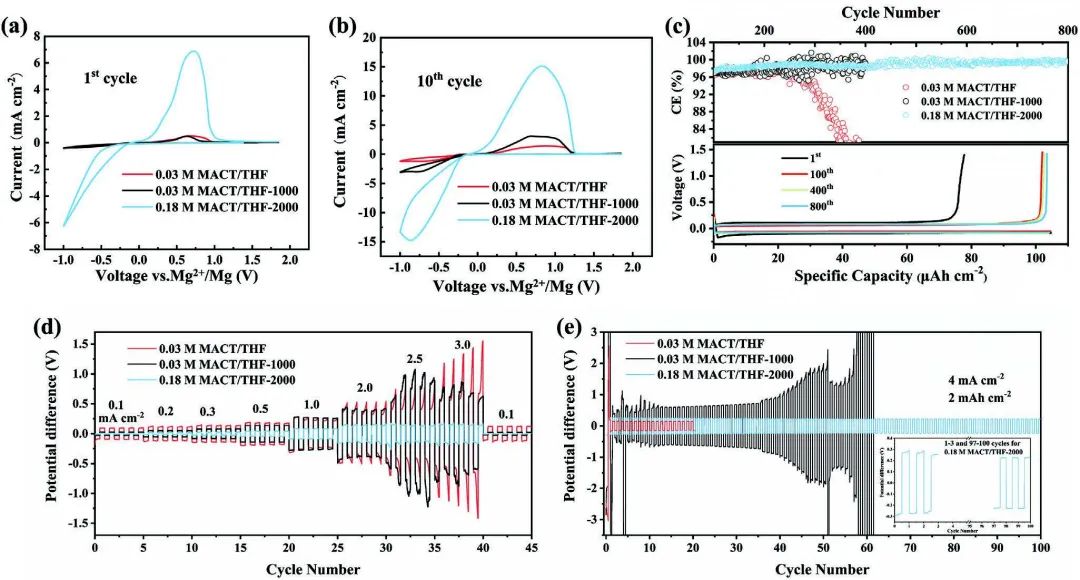

圖2 鎂金屬負極的電化學性能

拉曼和X射線光電子能譜（XPS）表征證實了放電產物中MgH₂的存在。鑒于存在不可避免的過電位，在1.05V的新dQ/dV峰與MgH₂沉積反應有關的理論值（1.25V）一致。同時，作者還發現這種配位-水解過程明顯增加了MgCl₂的溶解度，促進了傳統Mg二聚體向單體物種的轉化，從而提高了離子傳導性和電子轉移能力。

因此，新穎的儲能機制和電解液的改進使Mg/CuSe全電池呈現出優異的倍率性能，即使在2000 mA g^-1下，其比容量仍保持在247 mAh g^-1。最后，根據Mg-H⁺全電池的反應，可以達到4230 Wh kg^-1的超高理論能量密度，從而賦予極其廣闊的前景。

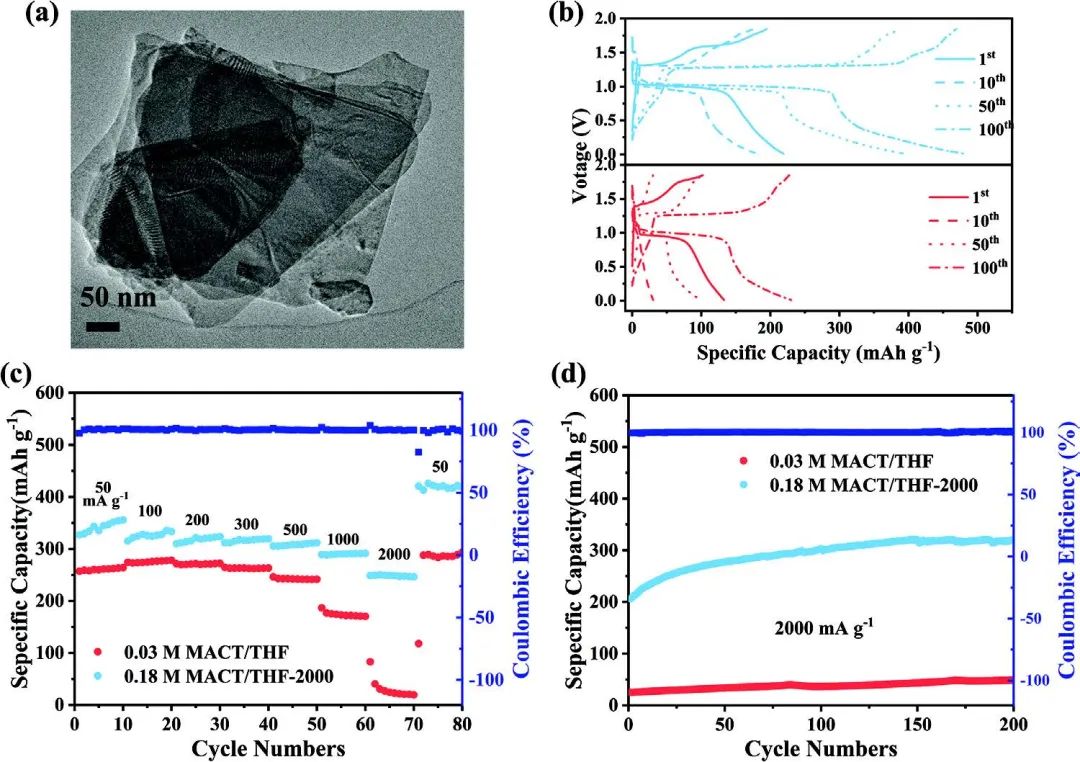

圖3 Mg-CuSe全電池的電化學性能

H2O-Boosted Mg-Proton Collaborated Energy Storage for Rechargeable Mg-Metal Batteries. Advanced Energy Materials 2022. DOI: 10.1002/aenm.202201718

原創文章，作者：v-suan，如若轉載，請注明來源華算科技，注明出處：http://m.zzhhcy.com/index.php/2023/10/08/856b32cb88/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

北大徐東升/李琦AEM：電解液加點水，鎂金屬電池性能更好！

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

北大徐東升/李琦AEM：電解液加點水，鎂金屬電池性能更好！

相關推薦
