国产精品R级最新在线观看,妺妺窝人体色WWW聚色窝仙踪,国产精品国产精品偷麻豆

水系鋅電池因其高安全性和大理論容量而受到廣泛關注。然而，鋅金屬負極固有的六邊形薄片堆積機制會導致鋅枝晶生長不可控，電化學性能較差。

圖1 材料表征及理論計算

東北師范大學孫海珠、王紹磊、鄧明虓等首次提出了利用石墨烯量子點（GQDs）通過沉積工藝輔助生長球形鋅金屬的創新機制。研究顯示，Zn²⁺與GQDs之間最強的吸附能會使GQDs優先產生Zn團簇，然后在GQDs周圍理想地形成Zn核。在隨后的剩余Zn²⁺沉積之后，在泡沫銅骨架上制備出均勻的復合Zn球。

值得注意的是，在重復沉積/剝離過程中，固定在基質中的GQDs內核總能導致可回收的球形鋅生長過程。結合鋅（002）的優先晶體結構，顯著的球形鋅金屬負極達到了穩定的熱力學特性，從而有效抑制了鋅枝晶的生長和副反應的發生。

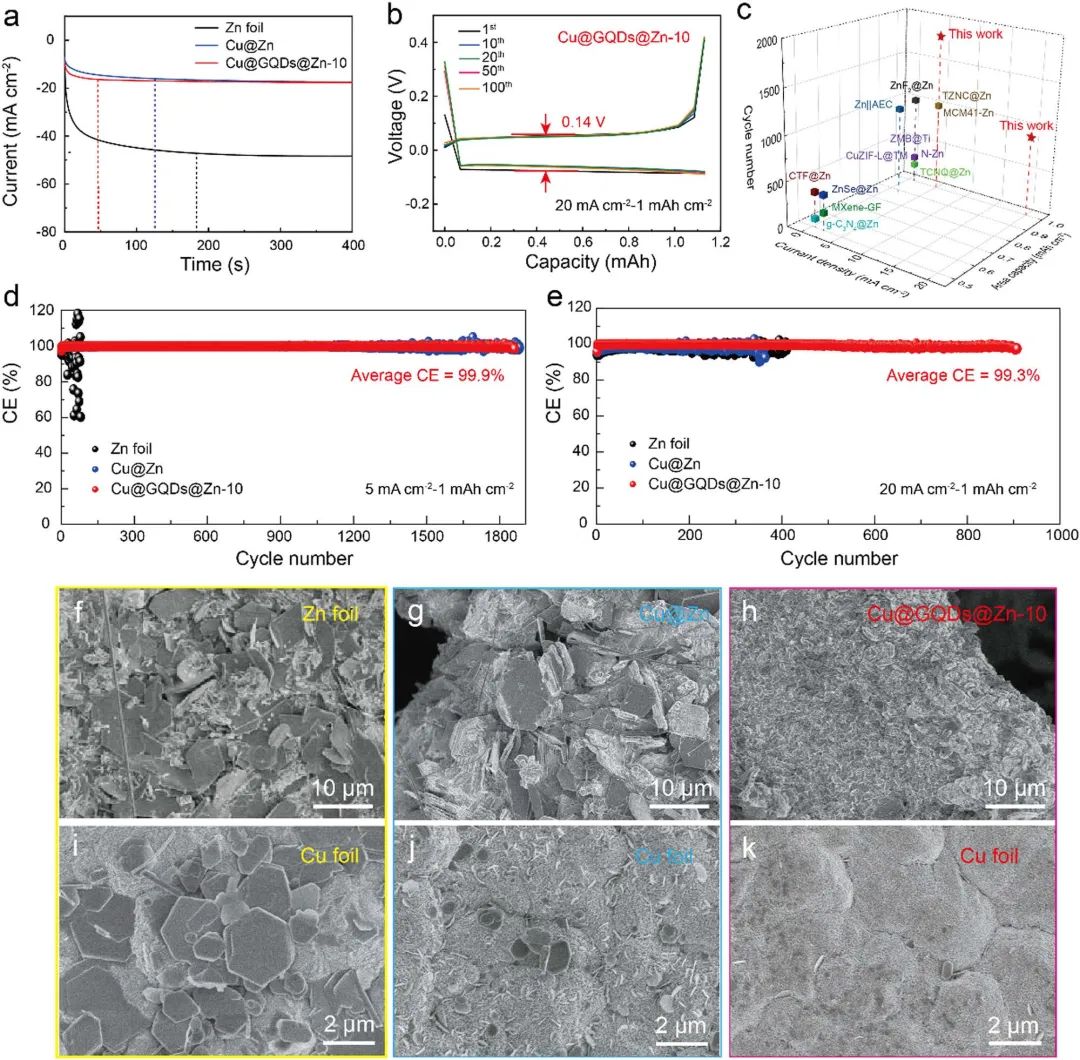

圖2 半電池性能

受益于上述優勢，在5 mA cm^-2和1 mAh cm^-2條件下，Cu@GQDs@Zn-10顯示出1861次循環的超長庫侖效率（CE）穩定性，平均CE高達99.9%，即使在20 mA cm^-2的超高電流密度下，仍能保持908次循環的穩定性。

此外，基于MnO₂正極的軟包全電池即使在變形狀態下也能驅動LED。這項工作為設計新型鋅金屬負極提供了一種新的機制，徹底避免了傳統六邊形鋅金屬負極的天然缺陷，對水系鋅電池的實際應用具有重要意義。

圖3 全電池性能

Spherical metal mechanism toward revolution of Zn growth for ultrafast plating/stripping kinetics. Energy Storage Materials 2023. DOI: 10.1016/j.ensm.2023.102934

原創文章，作者：v-suan，如若轉載，請注明來源華算科技，注明出處：http://m.zzhhcy.com/index.php/2023/10/07/fadaa77758/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

孫海珠/王紹磊/鄧明虓EnSM：球形鋅金屬生長機制助力超快沉積/剝離動力學

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

孫海珠/王紹磊/鄧明虓EnSM：球形鋅金屬生長機制助力超快沉積/剝離動力學

相關推薦
