高h秘书不许穿内裤1vh,国产精品任我爽爆在线播放,他疯狂地嗦我奶头好舒服

電解液溶劑化結(jié)構(gòu)和固體電解質(zhì)界面（SEI）的形成對(duì)于決定有機(jī)電解液中鋰沉積的形態(tài)至關(guān)重要。然而，電解液溶劑化結(jié)構(gòu)和SEI組成之間的聯(lián)系及其對(duì)鋰形態(tài)演變的影響尚不清楚

圖1 不同濃度電解液中Li沉積形態(tài)的演變

中科大曹瑞國(guó)、焦淑紅、南方科技大學(xué)谷猛、蘇州大學(xué)程濤等采用單鹽和單溶劑模型電解液體系來(lái)系統(tǒng)地研究電解液溶劑化結(jié)構(gòu)、SEI形成過(guò)程和鋰沉積形態(tài)之間的相關(guān)性，并采用冷凍電子顯微鏡表征和計(jì)算模擬對(duì)鋰沉積的機(jī)理進(jìn)行了深入研究。

具體而言，作者選擇了常用的雙氟磺酰基酰亞胺鋰/1,2-二甲氧基乙烷（LiFSI/DME）組合，通過(guò)調(diào)節(jié)電解液濃度來(lái)探索電解液的溶劑化結(jié)構(gòu)、SEI結(jié)構(gòu)和Li沉積形態(tài)之間的相互作用機(jī)制。通過(guò)冷凍電子顯微鏡對(duì)SEI結(jié)構(gòu)進(jìn)行了表征，發(fā)現(xiàn)SEI在低濃度下表現(xiàn)出馬賽克結(jié)構(gòu)。相反，在高濃度下形成的SEI具有均勻且完全的非晶結(jié)構(gòu)。XPS表征和理論模擬計(jì)算的結(jié)合表明，在高濃度下，快速鹽分解占主導(dǎo)地位，類似于非晶金屬材料生長(zhǎng)過(guò)程中的過(guò)冷狀態(tài)，導(dǎo)致非晶SEI的產(chǎn)生。而在低濃度下，DME溶劑的分解要?jiǎng)×业枚啵⑶饮}的相對(duì)緩慢的反應(yīng)有助于SEI內(nèi)無(wú)機(jī)納米顆粒的結(jié)晶過(guò)程。

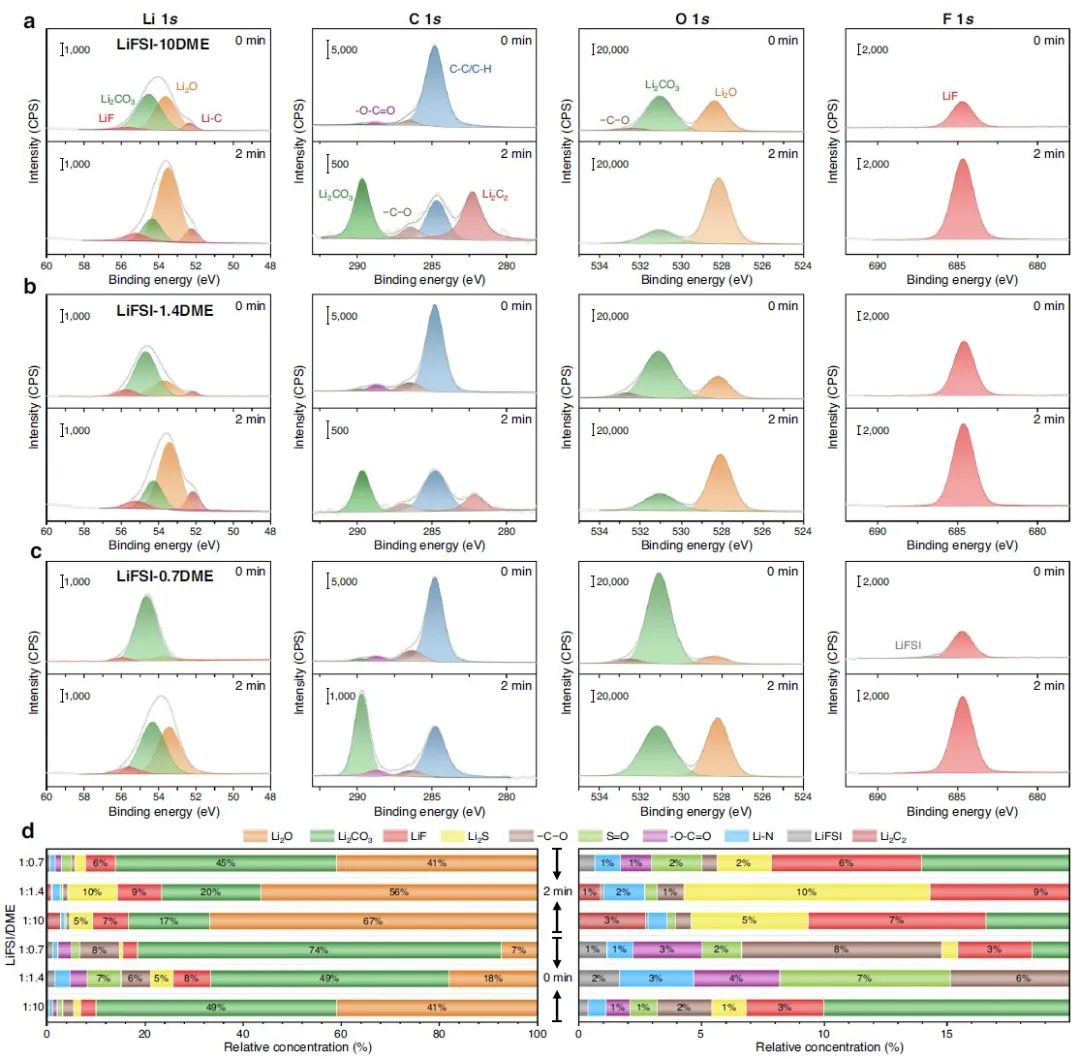

圖2 通過(guò)XPS分析獲得的SEI成分

此外，研究發(fā)現(xiàn)，與含有有機(jī)基質(zhì)和無(wú)機(jī)晶體顆粒的鑲嵌結(jié)構(gòu)SEI相比，富含無(wú)機(jī)物的非晶結(jié)構(gòu)SEI可能具有更高的界面能，這可以促進(jìn)顆粒狀Li或柱狀Li的生長(zhǎng)，而不是苔蘚狀Li或Li枝晶的生長(zhǎng)。這種對(duì)低/高濃度電解液中枝晶/無(wú)枝晶形成起源的基礎(chǔ)研究可以加深對(duì)電解液溶劑化結(jié)構(gòu)設(shè)計(jì)、SEI生長(zhǎng)行為及其對(duì)Li沉積形態(tài)的調(diào)節(jié)的理解。

圖3 Li形態(tài)塑造示意圖

Origin of dendrite-free lithium deposition in concentrated electrolytes. Nature Communications 2023. DOI: 10.1038/s41467-023-38387-8

原創(chuàng)文章，作者：科研小搬磚，如若轉(zhuǎn)載，請(qǐng)注明來(lái)源華算科技，注明出處：http://m.zzhhcy.com/index.php/2023/10/07/1be60b5f70/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

曹瑞國(guó)/焦淑紅/谷猛/程濤?，最新Nature子刊！

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

曹瑞國(guó)/焦淑紅/谷猛/程濤?，最新Nature子刊！

相關(guān)推薦
