野花社区www高清视频,70岁老人森林交易10元一次,摸进她的内裤里疯狂揉她明星

固態鈉離子電池由于其高能量密度和高安全性而引起了極大的關注。然而，鈉的枝晶生長和鈉與電解質之間的差潤濕性嚴重限制了其應用。

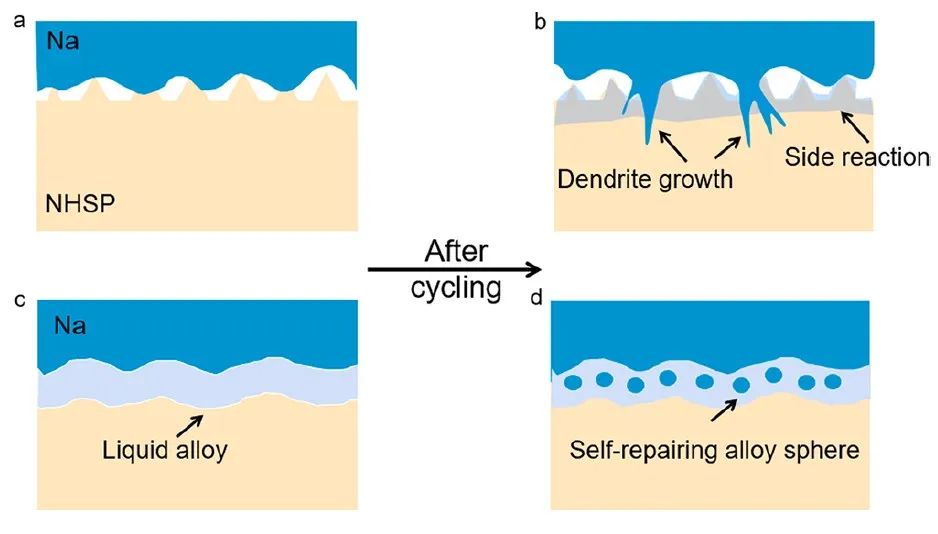

圖1 固態電解質和Na金屬負極的界面接觸演示

華北理工大學劉山、上海交通大學羅加嚴等為固態鈉離子電池（SSIBs）設計了一種穩定的、抑制枝晶的準液態合金界面（C@Na-K）。

由于可加工的C@Na-K具有良好的粘附性和流體特性，它可以與固態電解質保持緊密接觸，并有效地抑制枝晶的生長。此外，液相合金界面的厚度會隨著電池循環過程的放熱而波動，這導致了更好的倍率性能。

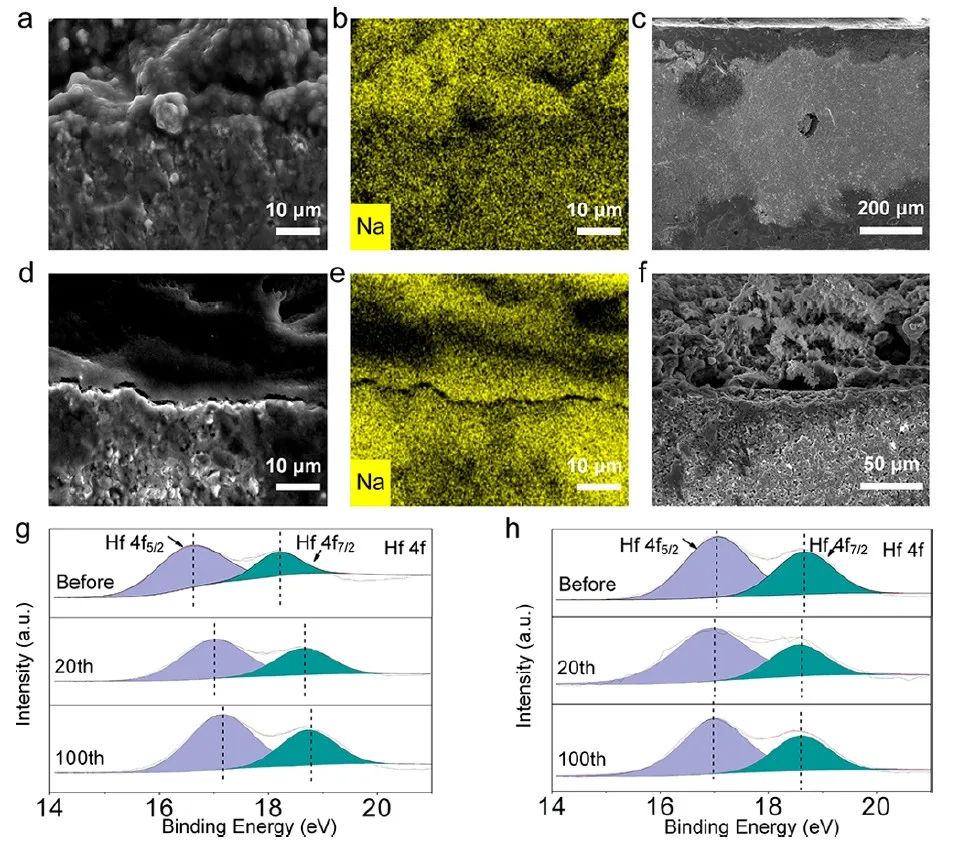

圖2 C@Na-K與Na₃Hf₂Si₂PO₁₂電解質之間界面的穩定性分析

結果在室溫下，對稱電池在0.1 mA/cm²的條件下可以穩定地循環3500小時以上，在40℃時，臨界電流密度可以達到2.6 mA/cm²。

此外，具有準液態合金界面的全電池也表現出了優異的性能；即使在0.5C下經過300次循環后，容量保持率仍可以達到97.1%，平均庫侖效率也可以達99.6%。這些結果證明了采用液態合金界面的高能SSIBs的可行性，這種穩定界面性能的創新方法可以作為開發下一代高能SSIBs的基礎。

圖3 C@Na-K界面的電化學特征

Designing a Quasi-Liquid Alloy Interface for Solid Na-Ion Battery. ACS Nano 2023. DOI: 10.1021/acsnano.3c00397

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://m.zzhhcy.com/index.php/2023/10/05/917fdf8c8a/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看
