丰满诱人的人妻3,日本精品人妻无码免费大全,最近日本字幕mv高清在线

盡管富鋰層狀正極中的氧氧化還原可以使可用容量超過250 mAh g^-1，但它也帶來了長循環時容量的快速衰減和熱濫用時的嚴重安全問題。

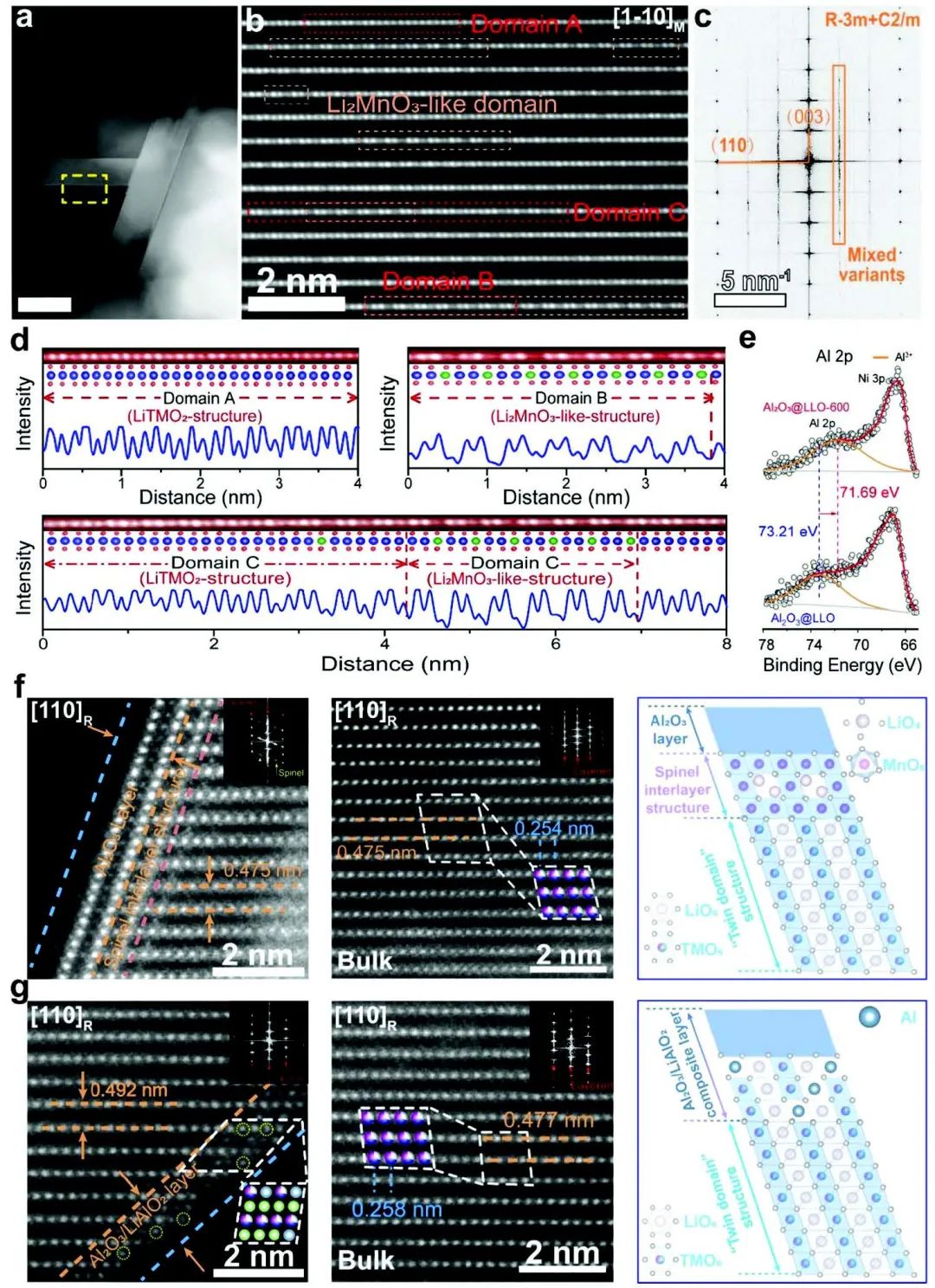

圖1 從原子尺寸看結構特征

中科院寧波材料所劉兆平、邱報、浙江工業大學高靜等提出了一種通過表面的層間調節和體相的類Li₂MnO₃域脫域的綜合策略，以規避上述問題。前者是通過熱激勵后的ALD技術進行的，而后者則是通過作者以前的工作中報告的成分控制來實現的。

通過Cs校正掃描透射電子顯微鏡（Cs-STEM），這項工作徹底研究了富鋰層狀正極Li_1.08Ni_0.22Co_0.22Mn_0.45O₂的詳細表面和體層結構，并通過在線微分電化學質譜（DEMS）沒有檢測到氧氣。

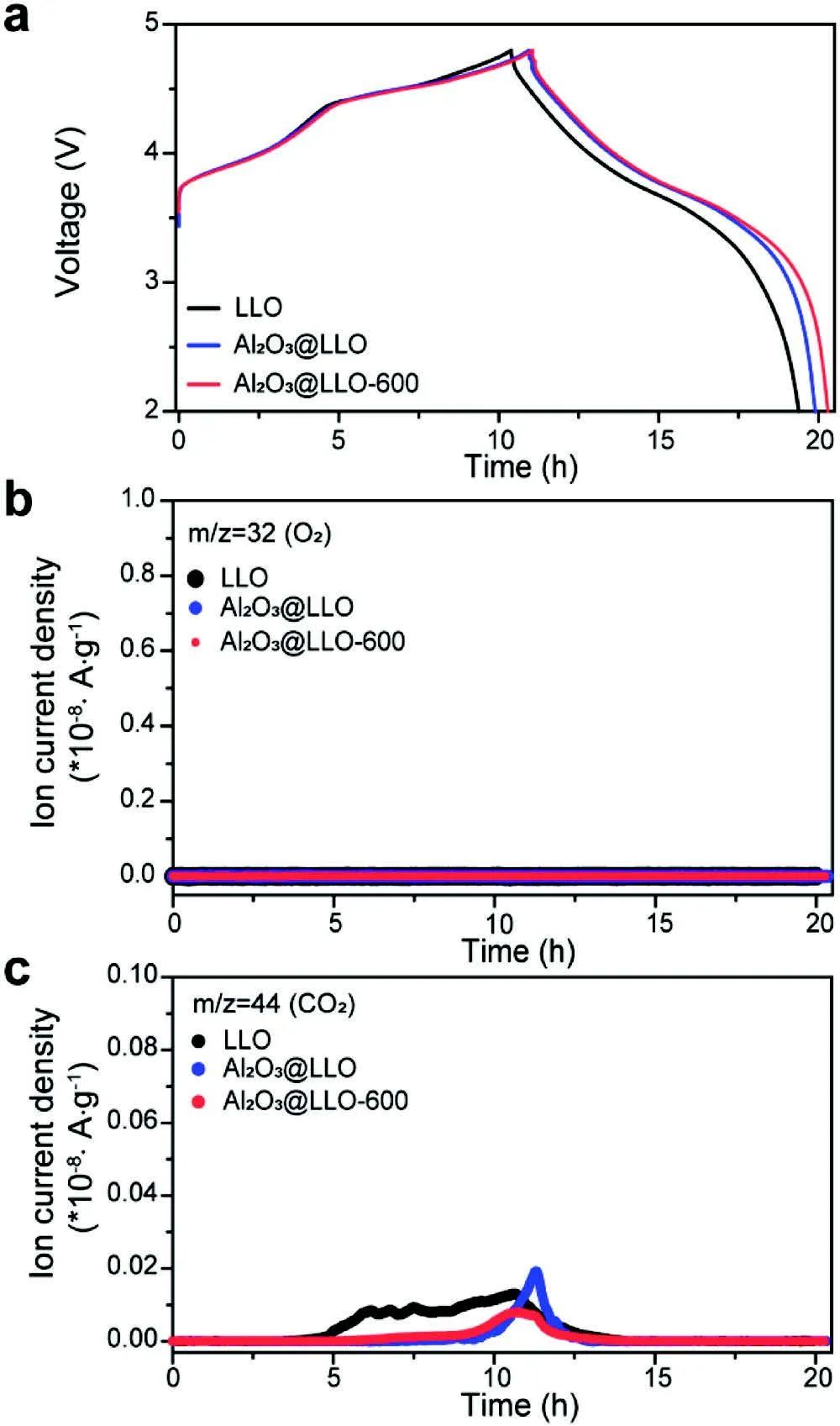

圖2 在線微分電化學質譜研究

研究顯示，通過原子層沉積的可控層間效應可以最大限度地消除晶格失配，抑制循環過程中的結構退化。而通過成分控制，脫域的Li₂MnO₃類域可以完全禁止晶格氧從體外釋放，從而提高電極的熱穩定性。

結果，優化后的正極材料在200次循環后表現出94.0%的容量保持率。采用所得正極和石墨負極的1.25Ah多層軟包電池具有出色的循環性能，在0.5C下710次循環后可保持80.4%的容量。更重要的是，在成功通過實用級熱安全和針刺測試后，該方法所衍生的出色安全特性得到了驗證。

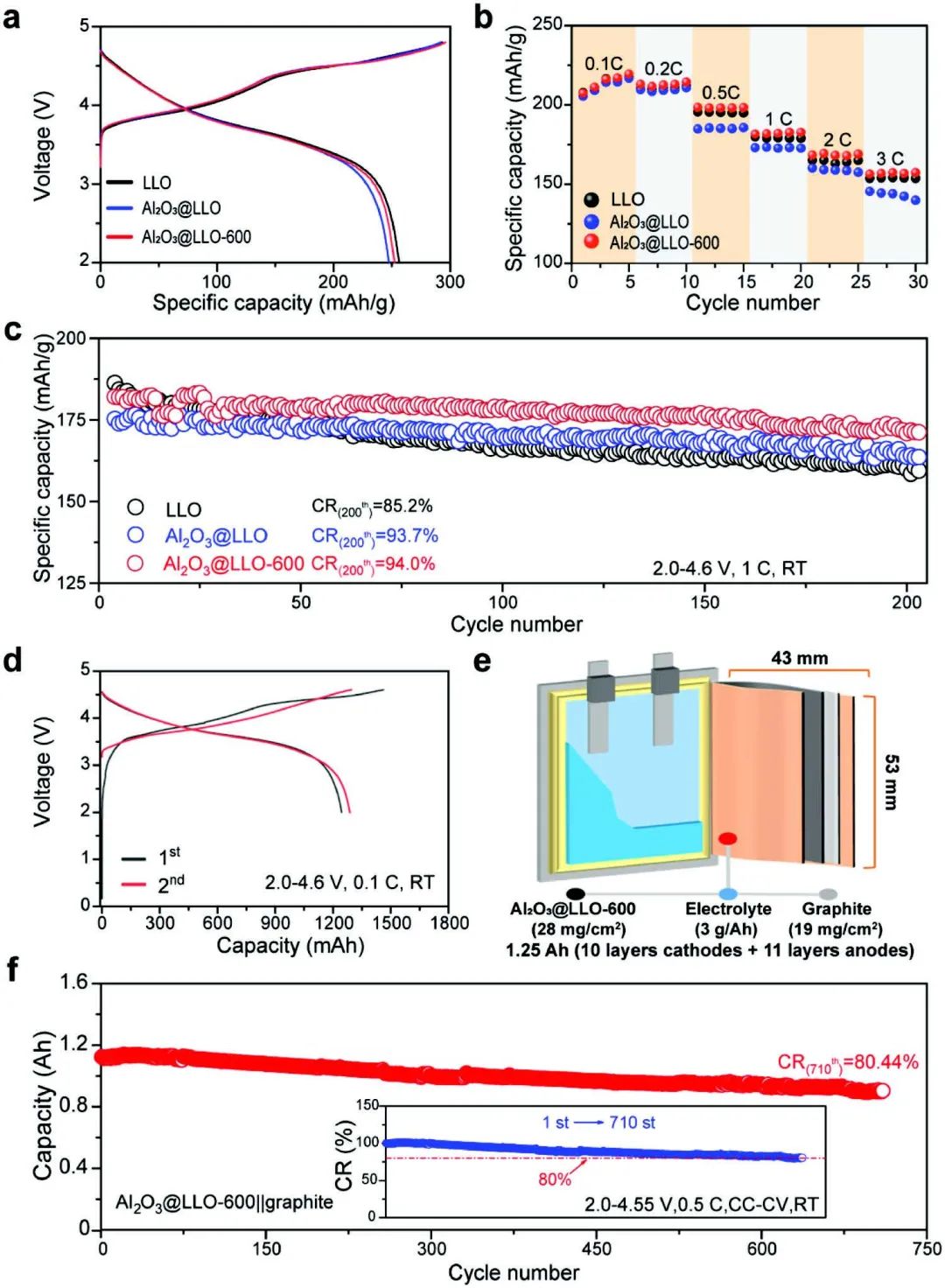

圖3 半/全電池中正極的電化學性能

Optimizing Both Bulk and Surface Structure of Li-Rich Layered Cathodes for Long-Life and Safe Li-Ion Batteries. Advanced Functional Materials 2023. DOI: 10.1002/adfm.202302236

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://m.zzhhcy.com/index.php/2023/10/05/9032ff9055/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

劉兆平/邱報/高靜AFM：優化體相和表面結構獲得長壽命和安全的鋰離子電池

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

劉兆平/邱報/高靜AFM：優化體相和表面結構獲得長壽命和安全的鋰離子電池

相關推薦
