√新版天堂资源在线资源,宿命之敌电视剧免费观看,亚洲精品v天堂中文字幕

鋰金屬是下一代高能量密度電池的一種有前景的負極材料，但它受到低剝離/沉積庫倫效率和枝晶生長的影響，特別是在零下溫度下。

圖1 低溫和離子傳輸性能

卡爾斯魯厄理工學院Stefano Passerini等提出了一種不易燃、局部濃縮的離子液體電解液，其液相范圍較寬，遠低于0℃，可用于低溫鋰金屬電池。具體而言，其由LiFSI、EmimFSI和1,2-二氟苯（dFBn）以1:2:2的摩爾比組成。

研究顯示，它的全陰離子Li⁺溶劑化和相位納米分離的溶液結構在低溫下得以持續，再加上富含無機化合物的固體電解質界面相的形成，鋰金屬負極在-20℃和0.5mA cm^-2下實現無枝晶運行，庫倫效率達到98.9%。

圖2 半電池性能

此外，在-20℃下，所得電解液與高壓LiNi_0.8Co_0.15Al_0.05O₂（NCA）正極顯示出高度的兼容性。因此，耦合薄鋰金屬負極（4 mAh cm^-2）和高負載NCA正極（10 mg cm^-2）的鋰金屬電池在-20℃下循環100次后，保持了70%的初始容量。這些結果，作為概念驗證，證明了局部濃縮的離子液體電解液對低溫鋰金屬電池的適用性。

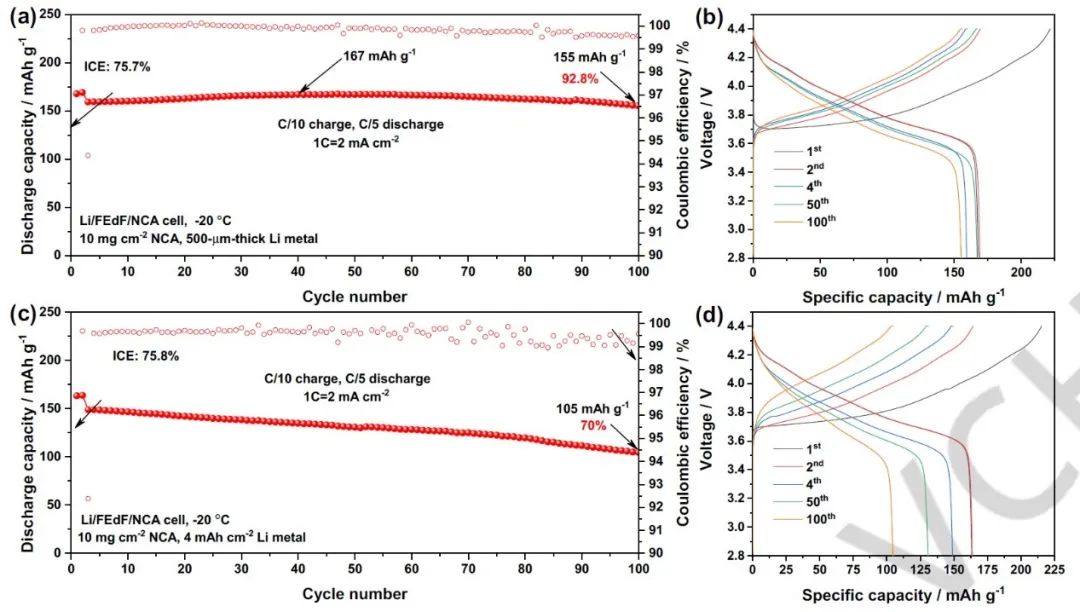

圖3 全電池性能

Locally Concentrated Ionic Liquid Electrolytes Enabling Low-Tem

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://m.zzhhcy.com/index.php/2023/10/05/292fc31104/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?Angew.：局部高濃離子液體電解液使-20℃低溫鋰金屬電池成為可能

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?Angew.：局部高濃離子液體電解液使-20℃低溫鋰金屬電池成為可能

相關推薦
