熟女大屁股白浆一区二区,两个女人互添下身视频在线观看,三年高清片大全

合理設計和構建高效、廉價的雙功能氧電催化劑是研制可充電鋅-空氣電池（ZABs）的重要前提。雖然錨定在N摻雜碳催化劑（Fe₁/NC）上的單原子Fe位點保證了高的氧還原反應（ORR）活性，但其原子分散的單活性中心同時催化析氧反應（OER）還有困難。

基于此，中南大學雷永鵬教授和熊禹教授等人報道了一種含Fe₁/NC和硒化物（(Fe, Co)Se₂）異質界面的復合催化劑（(Fe, Co)Se₂@Fe₁/NC）。所制備的(Fe, Co)Se₂@Fe₁/NC具有0.616 V的極窄電位隙，在堿性介質中的穩定性優于基準催化劑（Pt/C+RuO₂：0.720 V）。

通過DFT計算，作者研究了(Fe, Co)Se₂@Fe₁/NC催化劑對ORR/OER的電催化反應性。在外露的Fe₁/NC表面和異質界面結的(Fe, Co)Se₂(001)表面上，檢測了不同基本步驟的反應自由能。

同時，作者還計算了理論過電位（η^ORR）來研究(Fe, Co)Se₂@Fe₁/NC催化劑的反應性。對于(Fe, Co)Se₂@Fe₁/NC催化劑上的Fe₁/NC，在pH=13的電解質條件下，OH*吸附形成的初級步驟為PDS，η^ORR為0.61 V。

此外，對于(Fe, Co)Se₂@Fe₁/NC催化劑上的(Fe, Co)Se₂，在相同條件下，OOH*轉化為O*的第二基本步為PDS，η^ORR為1.14 V。結果表明，在FeCoSe₂表面出現相當大的ORR很可能是由于O*中間體的表面重構和過度穩定造成的。需注意，由于Co-O和Fe-O的強相互作用，OOH*中間體在Co/Fe位點上吸附時容易發生離解，形成O*/OH*中間體。因此，在ORR/OER過程中需要適度的吸附位點，以避免反應中間體（OH*、O*和OOH*）的直接解離和過度結合。

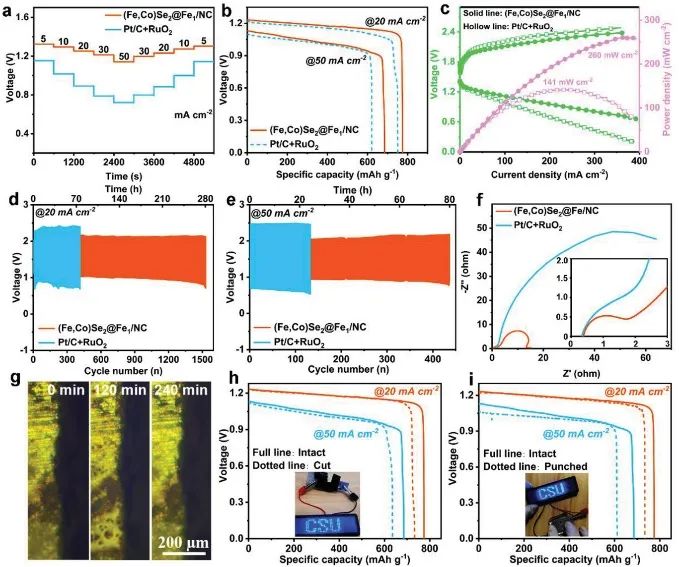

The Heterointerface between Fe₁/NC and Selenides Boosts Reversible Oxygen Electrocatalysis. Adv. Funct. Mater., 2023, DOI: 10.1002/adfm.202300815.

原創文章，作者：Gloria，如若轉載，請注明來源華算科技，注明出處：http://m.zzhhcy.com/index.php/2023/10/04/ede5451bd9/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

雷永鵬/熊禹AFM：(Fe, Co)Se2@Fe1/NC助力鋅-空氣電池

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

雷永鵬/熊禹AFM：(Fe, Co)Se2@Fe1/NC助力鋅-空氣電池

相關推薦
