欧美丰满熟妇XXXX,69精品人妻一区二区三区蜜桃,紫色的蘑菇根很粗大能吃吗

固體電解質界面（SEI）是穩定、高壓鋰離子電池（LIBs）的關鍵，是防止電解質分解的保護屏障。SEI被認為在新興的水性電池的高濃度鹽包水電解質（WISE）中發揮著類似的作用，但其性質仍然未知。

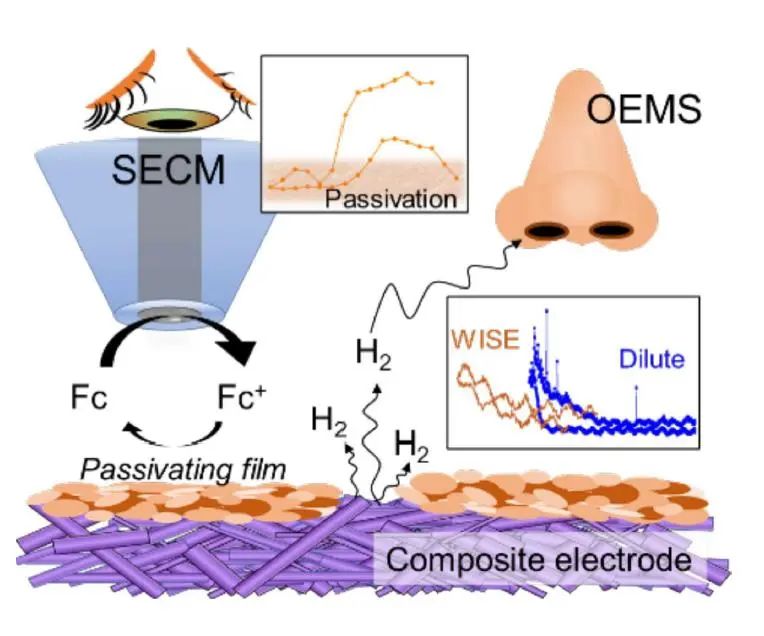

在此，東京理工大學Shinichi Komaba團隊利用先進的掃描電化學顯微鏡（SECM）和操作電化學質譜（OEMS）技術來深入探究高濃度WISE中SEI的生成。該工作首次展示出明顯的鈍化結構，其表觀電子轉移速率與LIBs中發現的SEI相似。

原位分析表明，當PTCDI階躍至低電位（相對于Ag/AgCl，約-1.3V）時，鈍化結構穩定。然而，觀察到的SEI在表面是不連續的，并且隨著電極達到更極端的電勢而發生H₂析出。OEMS測量進一步證實，當從稀電解質變為濃電解質時，可檢測的H₂相對于Ag/AgCl從-0.9 V轉變為<-1.4 V。

圖1. PTCDI電極在55 mol/kg K (FSA)_0.6(0Tf)_0.4電解質中的循環行為和電化學阻抗譜

總之，該工作通過基于 SECM 和 OEMS 的先進分析方法揭示了高濃度WISE K(FSA)_0.6(0Tf)_0.4·1H₂O 中 SEI形成的關鍵細節。與之前 WISE 中的SECM 結果相比，作者發現 PTCDI 的 SEI 形成過程本質上是顯著鈍化的。此外，循環后的 SECM 分析顯示，鈍化結構似乎不完整且含有孔洞。使用 SECM 進行的原位分析顯示，當 PTCDI 電極達到相對于 Ag/AgCI 的電位 -1.3 V 時，表面上仍保留有鈍化結構。因此，SEI 的形成發生在更正的電位下有利于 H₂ 的析出，但是當電極被掃到更極端的負電位時，所研究的 SEI 不能阻止 H₂ 的析出。總而言之，該項工作將鼓勵更多科研人員進一步探索SECM和OEMS作為先進的表征方法，并將其與傳統電池測量相結合，提供更深入的見解。

圖2. WISE電解質的在線電化學質譜

In-situ Observation of Evolving H₂ and Solid Electrolyte Interphase Development at Potassium Insertion Materials within Highly Concentrated Aqueous Electrolytes, Angewandte Chemie International Edition 2023 DOI: 10.1002/anie.202307446

原創文章，作者：v-suan，如若轉載，請注明來源華算科技，注明出處：http://m.zzhhcy.com/index.php/2023/10/04/e634f9747c/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

Angew.：高濃度水電解質中鉀插入材料析氫和固體電解質相間發展的原位觀察

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

Angew.：高濃度水電解質中鉀插入材料析氫和固體電解質相間發展的原位觀察

相關推薦
