老校工玩的王琼老师是哪个班,无码日韩精品一区二区人妻,色噜噜精品一区二区三区

將固態電池（SSBs）分解為物理分離的正極和固體電解質顆粒仍然很密集，用回收材料再制造正極和隔膜也是如此。

在此，勞倫斯伯克利國家實驗室Brett A. Helms團隊設計了超分子有機離子（ORION）電解質，該電解質在電池工作溫度（-40°至45°C）下是粘彈性固體，但在100°C以上是粘彈性液體，這使得能夠制造高質量的SSB并在壽命結束時回收其正極。具體而言，與鋰金屬負極和LFP或NMC正極一起使用ORION電解質的SSB在45°C下運行了數百次循環，容量衰減小于20%。

此外，使用低溫溶劑工藝，將正極從電解質中分離出來，并證明重構后的電池恢復了90%的初始容量，并在以84%的容量保持率維持100次循環。

圖1. ORION 導體的MD模擬

為了證明Li|ORION|LFP的直接正極回收潛力，作者以40 μA cm^?2的電流密度進行循環，直到容量保持率為初始容量的~90%。然后拆卸電池并將LFP正極浸入DME中以溶解超分子固態離子導體。將該正極重新組裝成回收的Li|ORION|LFP電池，并再次在40 μA cm^?2下對其進行可逆循環。與直接正極回收之前的容量相比，回收的ORION電池的初始容量約為90%。

值得注意的是，與重構電池第二次循環的容量相比（假設第一次循環是化成循環），回收的LFP正極在100次循環后表現出84%的容量保留率。回收前的容量衰減率為每個循環-0.14%，而回收后的容量衰減率為每個循環-0.19%。因此，直接正極回收實現了與原始LFP正極的衰減率、容量保持率和基本庫侖效率相似的長循環性能。

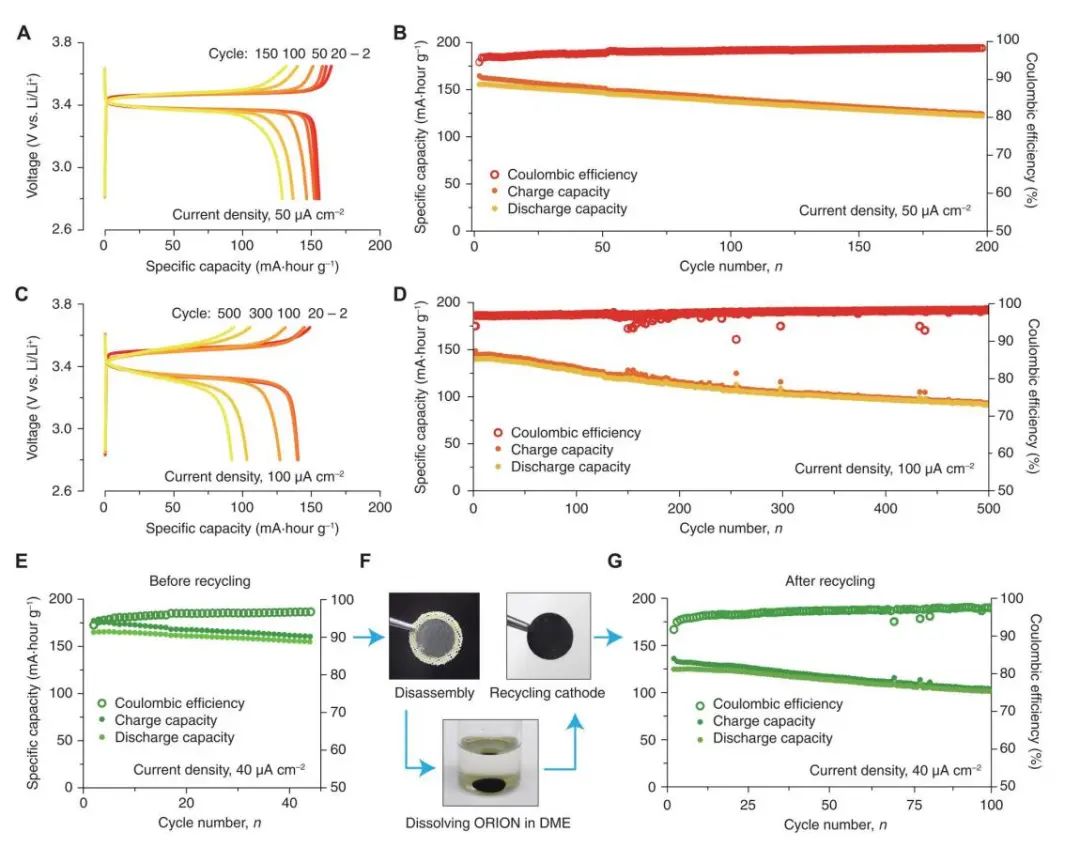

圖2. 電池性能和閉環正極回收

Closed-loop cathode recycling in solid-state batteries enabled by supramolecular electrolytes, Science Advances 2023 DOI: 10.1126/sciadv.adh9020

原創文章，作者：v-suan，如若轉載，請注明來源華算科技，注明出處：http://m.zzhhcy.com/index.php/2023/10/04/5e42484ecf/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?Science子刊：超分子電解質實現固態電池閉環正極回收

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?Science子刊：超分子電解質實現固態電池閉環正極回收

相關推薦
