十九岁在线观看免费完整版国语版 ,三年片免费观看国语,97色偷偷色噜噜狠狠爱网站

復(fù)旦武培怡Angew.：磷酰膽堿兩性離子保護(hù)層減輕水系鋅負(fù)極上的副反應(yīng)

水系鋅（Zn）離子電池對(duì)于具有高安全性的下一代電池具有吸引力，然而其應(yīng)用仍然受到Zn負(fù)極上不可控的枝晶形成和副反應(yīng)的阻礙。

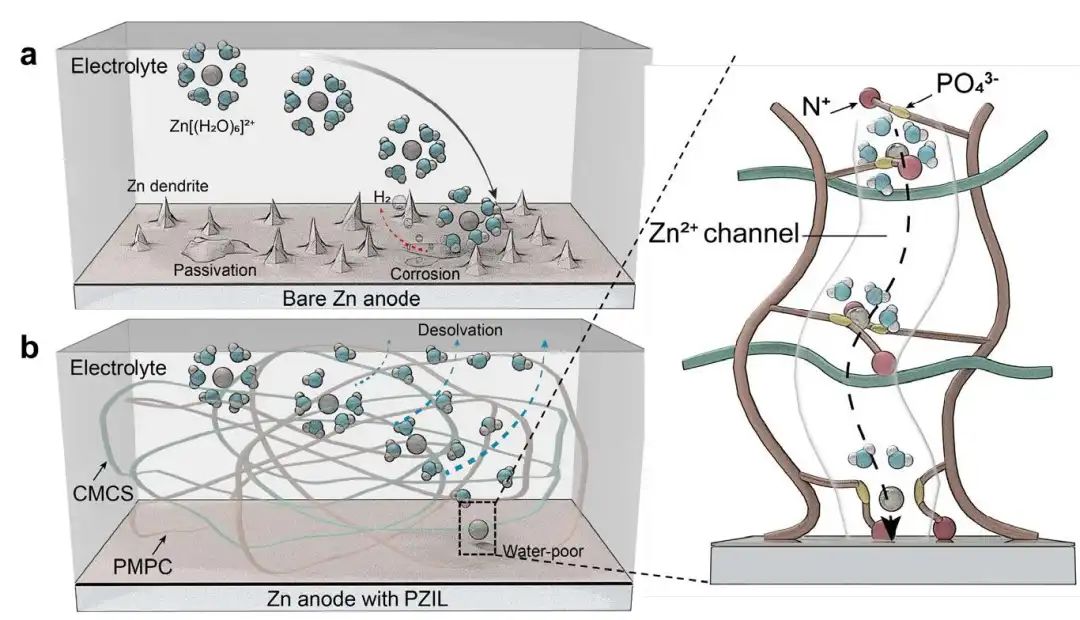

圖1 裸鋅負(fù)極和帶PZIL的鋅在沉積/剝離循環(huán)中的示意圖

復(fù)旦大學(xué)武培怡等通過在羧甲基殼聚糖（CMCS）中聚合2-甲基丙烯酰氧乙基磷酰膽堿（MPC），設(shè)計(jì)了一個(gè)多聚物保護(hù)層（PZIL）。研究顯示，MPC側(cè)鏈上的端基是帶正電荷的膽堿陽(yáng)離子，可以在Zn²⁺之前吸收到Zn負(fù)極上，從而防止Zn²⁺溶劑化結(jié)構(gòu)中的H₂O分子與Zn負(fù)極接觸。

此外，磷酸鹽陰離子基團(tuán)可以引導(dǎo)Zn²⁺遷移，并降低解溶劑化能，實(shí)現(xiàn)Zn/Zn²⁺的快速可逆。而且，保護(hù)層的機(jī)械性能通過SO₄^2-和CMCS之間的Hofmeister效應(yīng)得到加強(qiáng)，以適應(yīng)電極的變形。

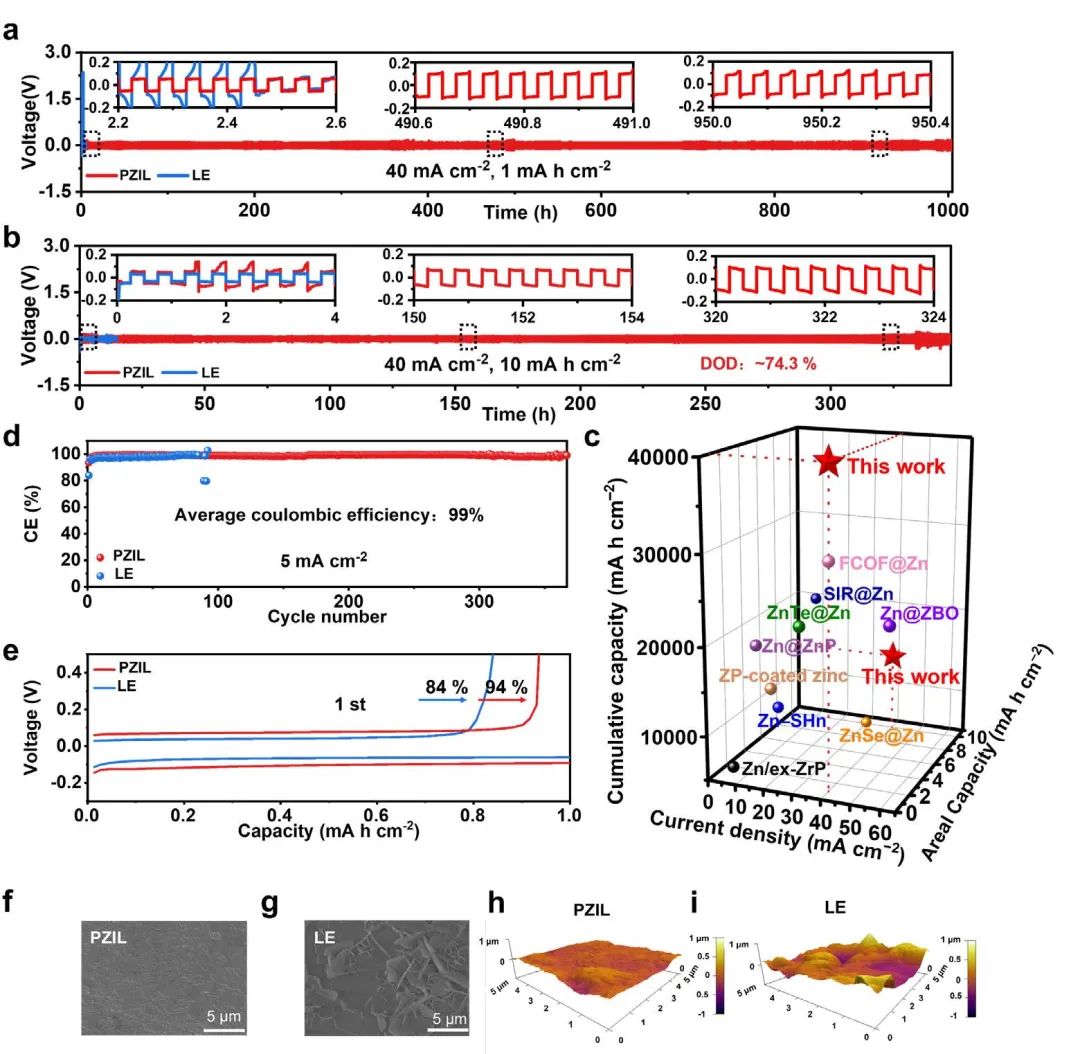

圖2 半電池性能

受益于上述優(yōu)勢(shì)，該保護(hù)層使對(duì)稱鋅電池的放電深度高達(dá)74.3%，并可以保持1000小時(shí)以上的穩(wěn)定。此外，Zn/MnO₂電池的可逆容量為146 mA h g^-1，在10 C下循環(huán)超過2000次，Zn/AC電容器在10 A g^-1下循環(huán)超過10000次。上述性能充分證明了磷酰膽堿基保護(hù)層在高電流密度下的優(yōu)異性能。

圖3 全電池性能

Alleviating Side Reactions on Zn Anodes for Aqueous Batteries by a Cell Membrane Derived Phosphorylcholine Zwitterionic Protective Layer. Angewandte Chemie International Edition 2023. DOI: 10.1002/anie.202307271

原創(chuàng)文章，作者：科研小搬磚，如若轉(zhuǎn)載，請(qǐng)注明來源華算科技，注明出處：http://m.zzhhcy.com/index.php/2023/10/03/8d660611c7/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

復(fù)旦武培怡Angew.：磷酰膽堿兩性離子保護(hù)層減輕水系鋅負(fù)極上的副反應(yīng)

相關(guān)推薦
