三年片免费观看了,熟妇内谢69XXXXXA片,在线无码免费的毛片视频

緩慢的多硫化物氧化還原動力學和不可控的硫物種形成途徑，導致了與硫正極相關的嚴重穿梭效應和高活化勢壘。

安徽大學鹿可等提出了一種具有核-殼結構的雙功能催化硫主體，以從根本上加速硫的氧化還原并改善硫物種電化學形成的可逆性。

圖1 材料制備及表征

具體而言，元素硫首先浸漬在多孔Fe₂O₃納米盒的納米通道中，然后被界面Fe(CN)₆^4-摻雜的聚吡咯極性膜包裹。摻雜的聚合物鞘為硫氧化還原提供了有效的限制環境，而金屬氧化物中心和鐵氧化還原介體分別催化長鏈到短鏈中間體和Na₂S₄到Na₂S的完全轉化。

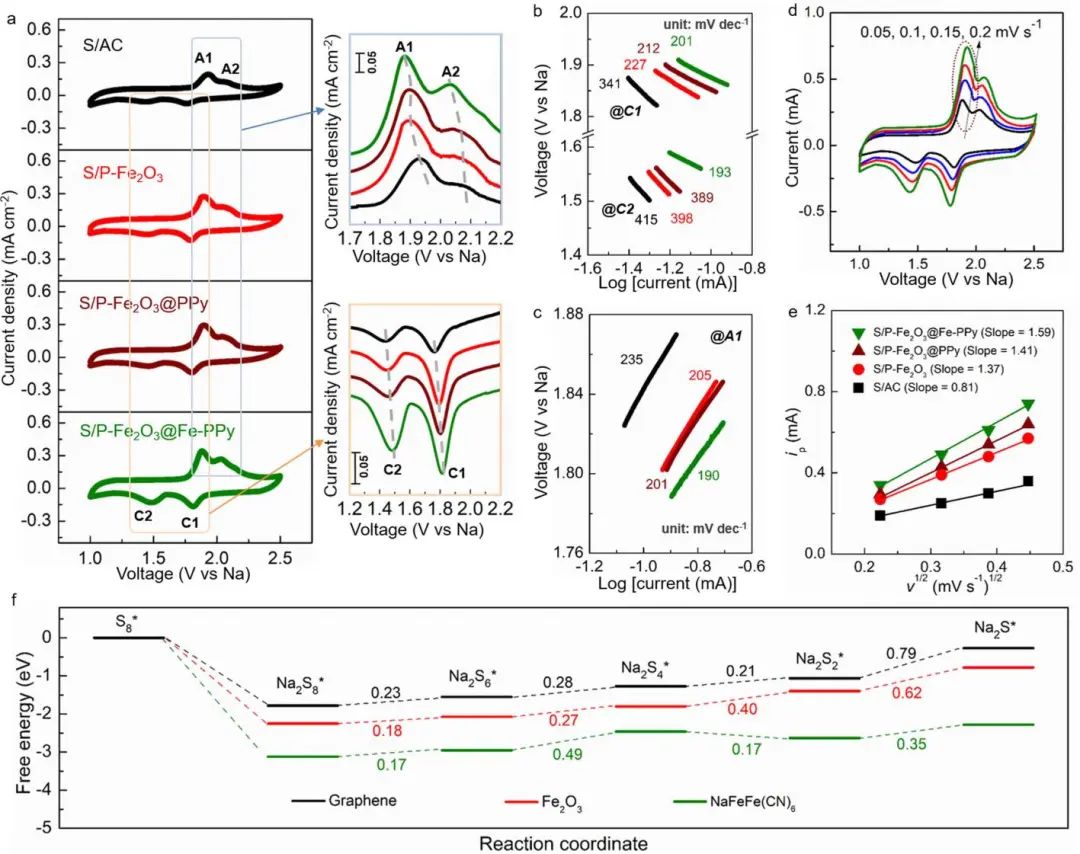

圖2 動力學研究

更重要的是，協同雙催化中心還顯著降低了電池充電期間Na₂S再氧化的活化屏障。結果，精心設計的物理限制和可控的化學隔離導致高性能硫正極具有1122mAh g^-1的高可逆放電容量，并且在500次循環后能夠保持75%的高容量。

作為原型演示，作者還制備了5×5 cm²的Na-S軟包電池，其可逆容量為696 mAh g^-1，庫侖效率為99.2%，可循環30次。總之，雙向受限串聯催化為實用Na-S電池提供了硫氧化還原電化學的操縱。

圖3 Na-S電池性能

Bidirectional Tandem Electrocatalysis Manipulated Sulfur Speciation Pathway for High-Capacity and Stable Na-S Battery. Angewandte Chemie International Edition 2022. DOI: 10.1002/anie.202217009

原創文章，作者：v-suan，如若轉載，請注明來源華算科技，注明出處：http://m.zzhhcy.com/index.php/2023/09/30/5fb774b57c/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

安大Angew：基于雙功能催化硫主體的高容量Na-S電池

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

安大Angew：基于雙功能催化硫主體的高容量Na-S電池

相關推薦
