99国产精品久久久久久久成人,免费做A爰片久久毛片A片,mememe视频完整版在线观看

高能量密度電池類材料作為超級電容器電極引起了廣泛關注，但是它們緩慢的電荷動力學限制了氧化還原活性位點的利用，導致電化學性能較差。

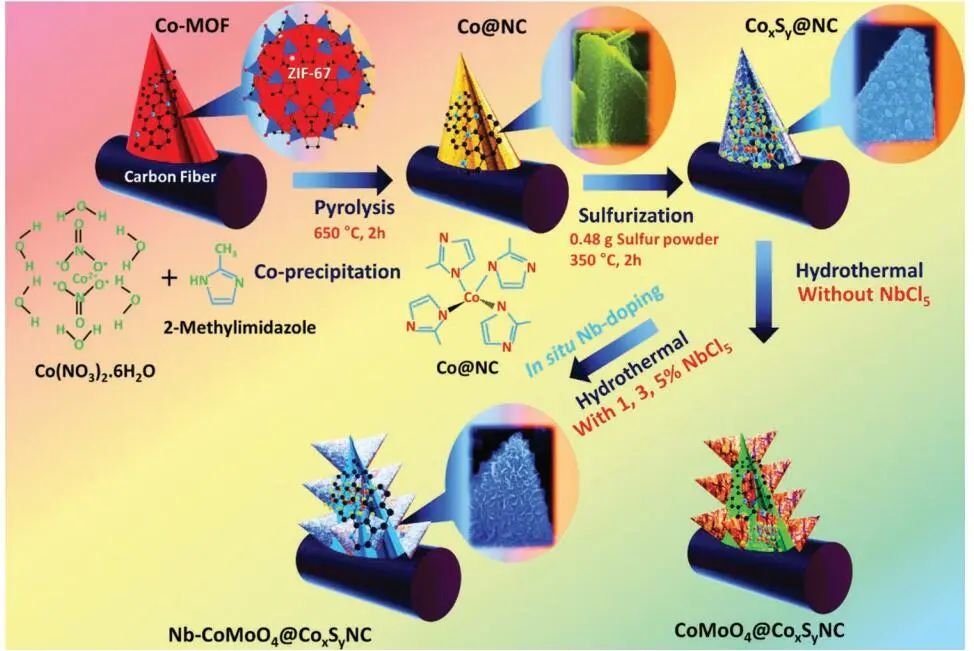

基于此，韓國延世大學Seong Chan Jun（通訊作者）等人報道了由N-S共摻雜的金屬有機框架衍生的碳@CoxSy微花瓣的獨特的核-殼結構，修飾有鈮-鉬酸鈷納米片（Nb-CMO₄@C_xS_yNC）。

結果表明，優化后的電極在電流密度為1 A g^-1時具有276.3 mAh g^-1的高比容量，在10000次充/放電循環后仍能保持98.7%的容量。

具有逐層沉積的還原氧化石墨烯/Ti₃C₂T_X負極的柔性準固態SC（FQSCs），比能量為75.5 Wh kg^-1（體積能量為1.58 mWh cm^-3），比功率為1.875 kWh kg^-1，在10000次充/放電循環中，容量保留率為96.2%。

通過DFT計算，分析了Nb摻雜對CoMoO₄和Co₃S₄電化學性能的影響。CoMoO₄和Co₃S₄平板分別有(001)和(110)自由表面，Nb摻雜是通過在每個平板中用一個Nb原子替換一個表面Mo或Co原子來實現。

OH^?在未摻雜和摻雜Nb的CoMoO₄和Co₃S₄上的吸附構型表明，Nb的摻雜有利于OH^?的吸附，意味著氧化還原反應的加速。

CoMoO₄和Nb-CoMoO₄的總態密度（TDOS）表明，Nb-CoMoO₄在上自旋通道中帶隙比CoMoO₄更窄，而在下自旋通道中費米能級附近的電子態更多。

Nb-Co₃S₄在費米能級附近的電子態比Co₃S₄多，而TDOS表明，Nb的摻雜改善了材料的導電性，從而提高了材料的電化學性能。

原始和摻雜Nb的CoMoO₄和Co₃S₄之間的電荷密度差異顯示，摻雜Nb原子附近的電荷消耗和周圍原子的電荷積累。

Nb摻雜的電荷再分配，增強電荷轉移促進氧化還原反應。對比純Co₃S₄（-2.3275 eV），Co₃S₄@NSC（-2.4012 eV）的吸附能在量級上略有增加。總之，DFT結果表明Nb的摻雜提高了CoMoO₄和Co₃S₄的電化學性能。

Reconfiguring the Electronic Structure of Heteroatom Doped Carbon Supported Bimetallic Oxide@Metal Sulfide Core-Shell Heterostructure via In Situ Nb Incorporation toward Extrinsic Pseudocapacitor. Small, 2022, DOI: 10.1002/smll.202205491.

https://doi.org/10.1002/smll.202205491.

原創文章，作者：v-suan，如若轉載，請注明來源華算科技，注明出處：http://m.zzhhcy.com/index.php/2022/12/09/6938e26257/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?延世大學Small：Nb-CMO4@CxSyNC電極助力FQSCs

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?延世大學Small：Nb-CMO4@CxSyNC電極助力FQSCs

相關推薦
