青娱乐极品视觉盛宴av,欧美外教一对一,浓精灌孕h校园h乱小动漫

通過蠕變可以對材料進行塑性變形，且蠕變在較高溫度下會放大。同時，避免蠕變通常需要制造大型合金單晶，這既昂貴又耗時。在此，中國科學院金屬研究所盧柯院士和李秀艷研究員等人表明在納米晶粒介質熵合金中引入穩定的晶界網絡，可以改善高溫下的蠕變行為，所得合金即使在高應力下也具有高抗蠕變性，這是結構合金的重要特性。

相關研究成果“Inhibiting creep in nanograined alloys with stable grain boundary networks”為題發表在Science上。

蠕變是應力低于屈服強度的材料的與時間有關的變形，是高溫下大量部件失效的原因。由于材料中的晶界（GBs）通常有利于蠕變的擴散過程，因此消除GBs是抵抗金屬（例如單晶高溫合金渦輪葉片）高溫蠕變的主要方法。

本文報告了一種通過使用穩定的GB網絡來抑制蠕變的不同策略，研究了一種具有面心立方奧氏體結構的商業化MP35N合金，其棒樣處于冷變形狀態，維氏硬度為~5 GPa。其化學成分的重量百分比為34.1Ni-33.9Co-20.9Cr-10.2Mo- 0.9Ti，與AMS 5844一致。Ni/Co/Cr/Mo/Ti的元素在樣品中均勻分布，該結構由平均尺寸為61±23m的粗粒組成，包含高密度的位錯和一些變形孿晶。通過在1075℃下退火2h，制備了平均粒徑為110±31m的粗粒度樣品。

具體來說，塑性變形引發了納米晶粒單相鎳鈷鉻合金中高密度GBs的結構松弛，形成了具有豐富孿晶邊界的穩定GBs網絡，穩定的GBs網絡有效地抑制了高溫下的擴散蠕變過程。結果表明，本文獲得了前所未有的抗蠕變特性，在700°C（~61%熔點）和每Gpa下的蠕變率為~10^-7/s，優于傳統高溫合金。

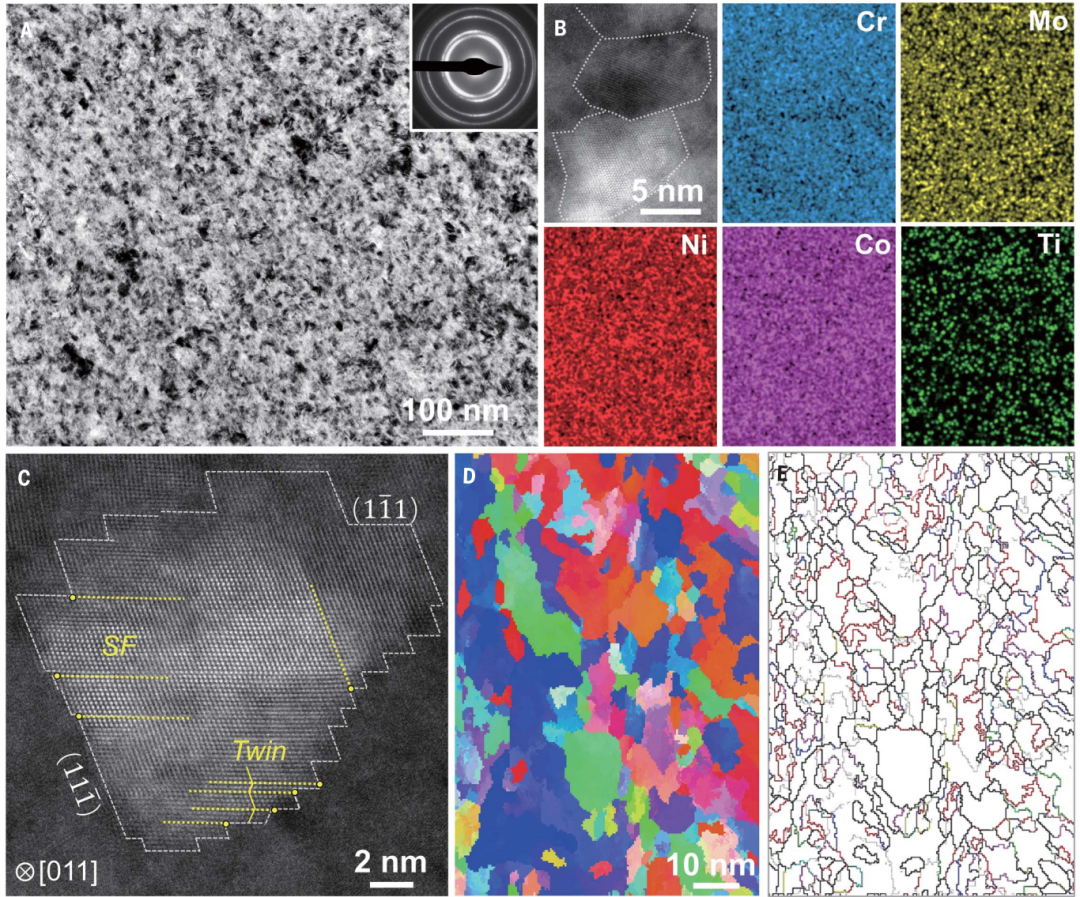

圖1. 具有穩定GB的納米晶粒NiCoCr合金的結構

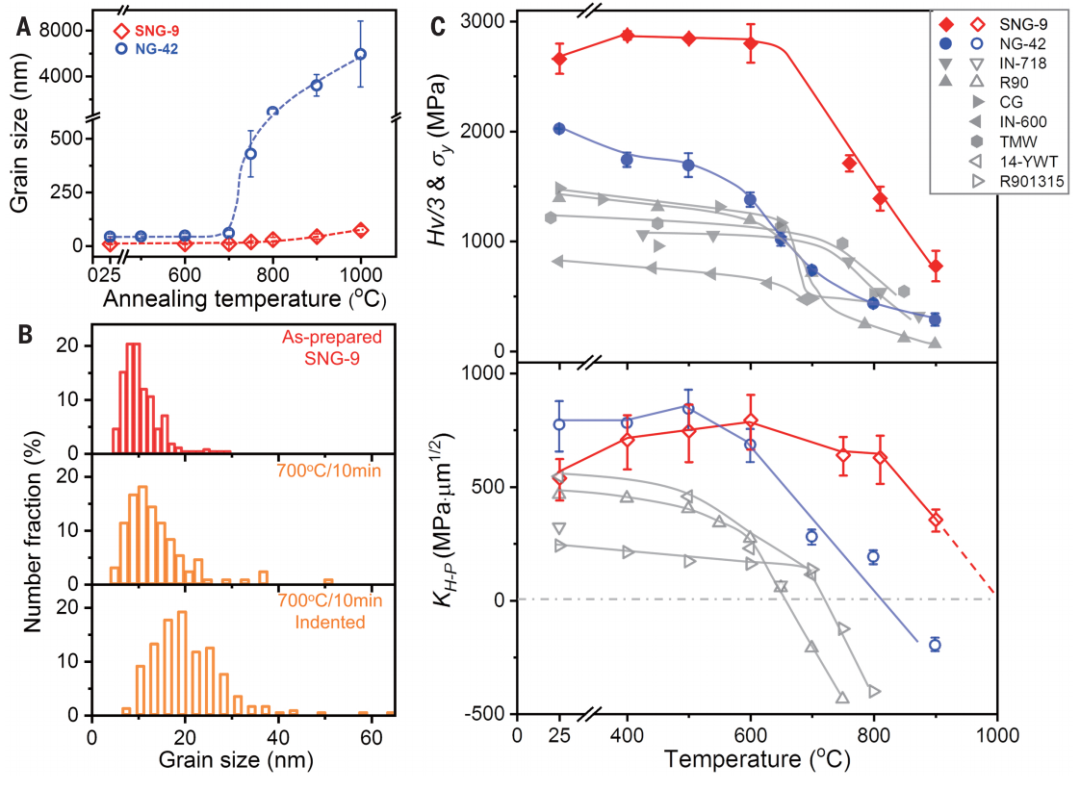

圖2. 熱穩定性和溫度與強度的關系

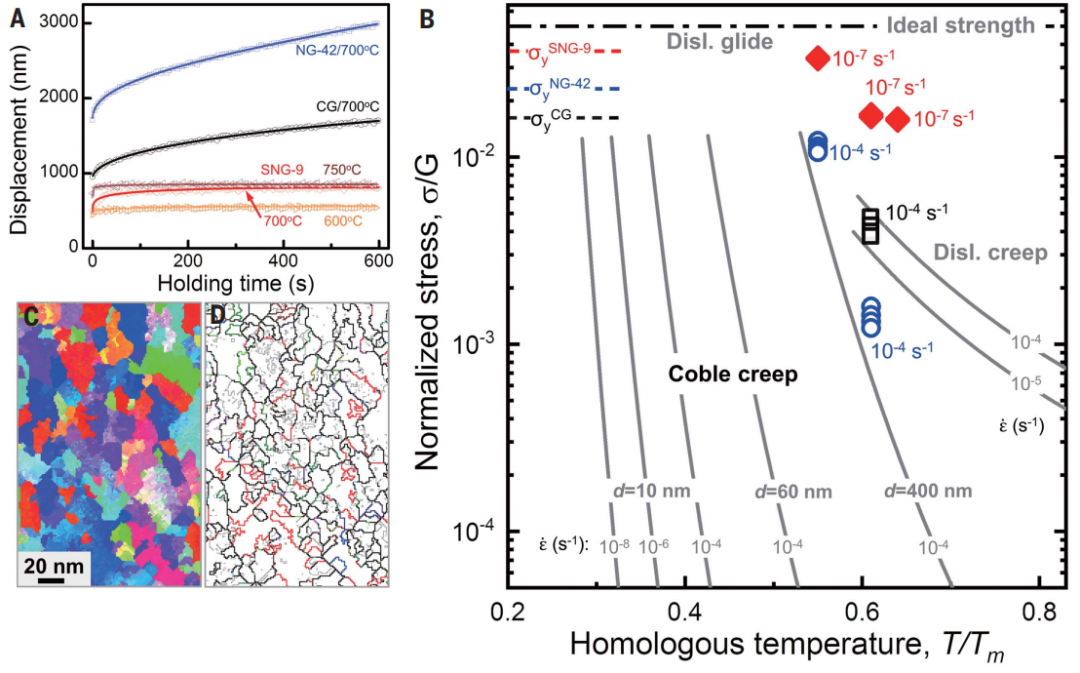

圖3. 壓痕蠕變響應及機理

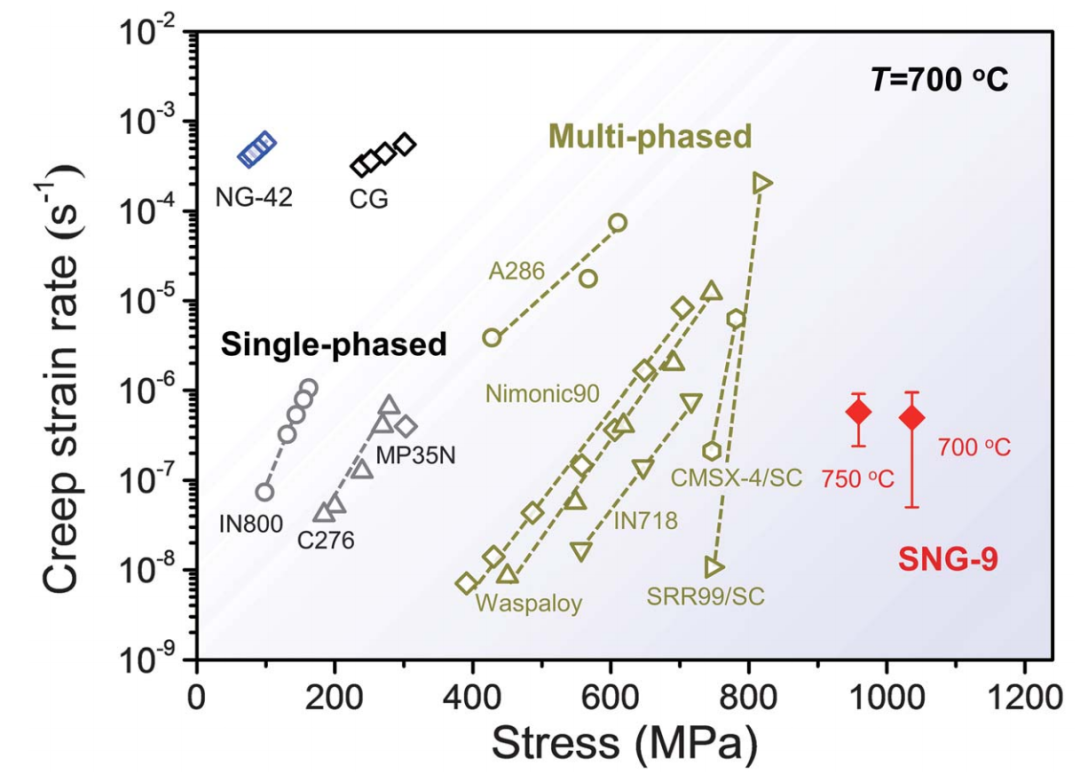

圖4. 700°C時各種合金的抗蠕變性

本研究結果表明，納米晶粒合金中穩定的GB網絡能夠同時提高熱穩定性，高溫強度，以及高溫蠕變阻力，這種屬性增強與傳統策略有著根本的不同。在過去的幾十年里，已經開發了各種技術來在納米結構材料中引入高密度GBs。通過不同的物理和化學方法穩定GBs已在各種金屬和合金中得到證明。因此，預計使用穩定的GB網絡為設計具有高性能的先進穩定合金，特別是用于高溫應用的合金提供了可行的范例。

B. B. Zhang et al., Inhibiting creep in nanograined alloys with stable grain boundary networks, 2022, Science,

https://www.science.org/doi/epdf/10.1126/science.abq7739

原創文章，作者：華算老司機，如若轉載，請注明來源華算科技，注明出處：http://m.zzhhcy.com/index.php/2022/11/12/d3d14c378f/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

金屬所盧柯院士&李秀艷，重磅Science！

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

金屬所盧柯院士&李秀艷，重磅Science！

相關推薦
