影帝和新人拍床戏h,无限资源在线观看中文,国产裸体歌舞一区二区

貧電解液條件對高能Li-S電池非常重要，但在低電解液用量下，硫正極會經歷緩慢的還原動力學過程。這就需要有效的催化劑設計來促進貧電解液的硫還原。然而，大多數報道的電催化劑都集中在催化劑與多硫化物的相互作用上，而這些工作通常只有在電解液過量的情況下才會表現出高活性。因此，針對貧電解液硫還原的催化劑設計仍然缺乏機理上的揭示。

阿德萊德大學喬世璋等提出了一個通過控制催化劑-溶劑相互作用來促進貧電解液硫還原（SRR）的通用規則。

圖1. 溶劑的消耗和催化劑-溶劑相互作用的展示

這項工作選擇了Co、Rh、Pt作為比較的模型催化劑，因為這些金屬是典型的3d、4d和5d催化劑，在SRR過程中具有化學穩定性。通過同步輻射分析、原位光譜、理論計算和電化學試驗證明，催化劑-溶劑結合強度在貧電解液催化活性、電解液消耗和電池穩定性方面起著關鍵作用。催化劑與溶劑的強相互作用大大增強了催化活性和電池性能，這一點只有在貧電解液條件下才明顯。

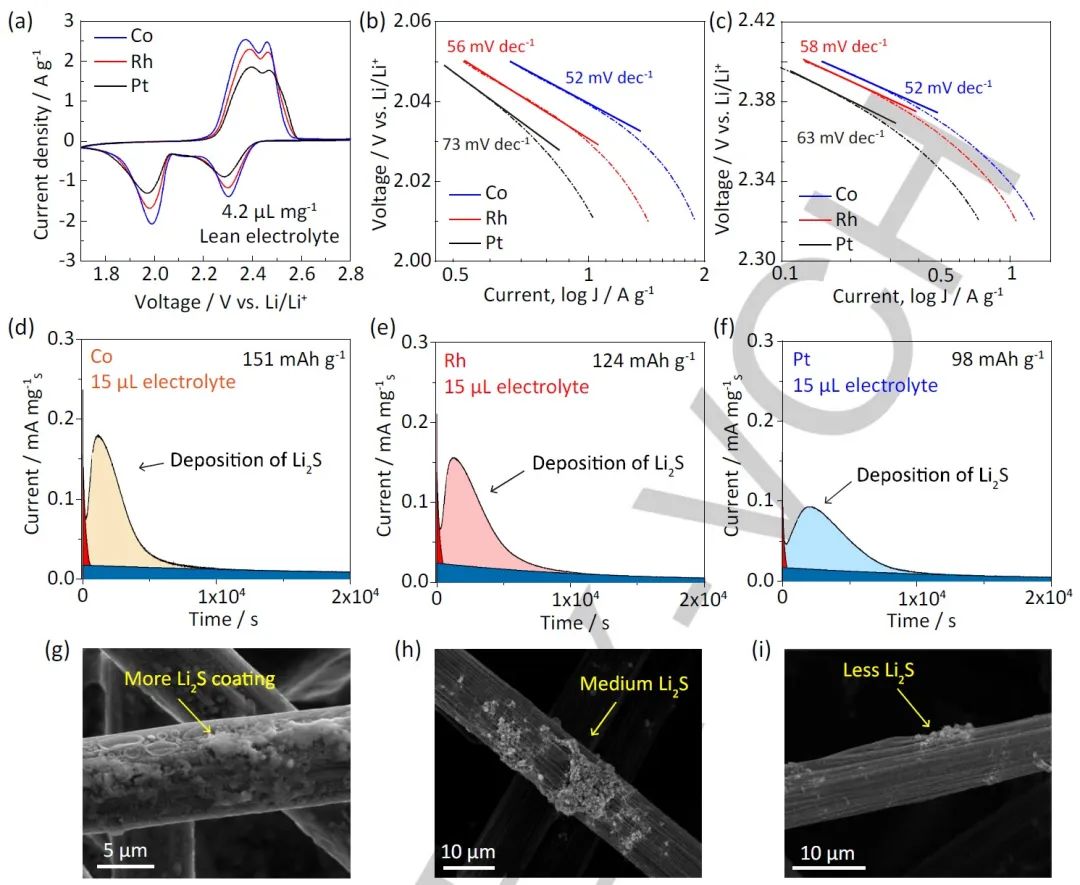

圖2. 貧電解液SRR電催化效果

研究顯示，鈷催化劑和DOL/DME分子之間的強相互作用大大增強了貧電解液SRR活性，如更高的動力學電流、更低的Tafel斜率和更多的Li₂S沉積。因此，受益于溶劑分子和鈷催化劑之間的強相互作用，Li-S電池實現了穩定的循環，在貧電解液條件下每個循環的容量衰減僅為0.22%。與采用過量電解液的電池相比，電解液/硫質量比為4.2的貧電解液電池保持了79%的容量，這是迄今為止報告的低電解質液系統中最高的容量保持率。

圖3. Li-S電池中的貧電解液電催化作用

Unraveling the Catalyst-Solvent Interactions in Lean-Electrolyte Sulfur Reduction Electrocatalysis for Li?S Batteries. Angewandte Chemie International Edition 2022. DOI: 10.1002/anie.202213863

原創文章，作者：華算老司機，如若轉載，請注明來源華算科技，注明出處：http://m.zzhhcy.com/index.php/2022/11/05/be38a1fbb0/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?喬世璋Angew.：貧電解液Li-S電池中硫還原催化劑與溶劑的相互作用

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?喬世璋Angew.：貧電解液Li-S電池中硫還原催化劑與溶劑的相互作用

相關推薦
