在线观看片免费人成视频,久久av高潮av无码av,肉乳床欢无码a片按摩

鋰金屬是最有前景的高能二次電池的負極之一。然而，在鋰的沉積/剝離過程中，巨大的體積變化和嚴重的枝晶形成阻礙了鋰金屬負極（LMAs）的實際應用。

北京化工大學王峰、牛津等開發了一種硫酸鹽輔助策略，合成了一種由嵌有MoS₂納米片的N,S摻雜多孔碳納米球（MoS₂@NSPCB）組成的自支撐主體，以用于LMAs。

圖1. MoS₂@NSPCB的制備和形貌表征

MoS₂@NSPCB宿主具有豐富的金屬/非金屬親鋰位點，有利于鋰的均勻成核。此外，分層的多孔性和N,S摻雜的碳支持使親鋰位點具有良好的結構穩定性和高表面化學活性。另一方面，三維導電納米帶網絡確保了鋰離子的快速擴散，防止了LMA在沉積/剝離過程中形成樹枝狀物。

圖2. 電化學性能

因此，采用MoS₂@NSPCB宿主的鋰離子對稱電池在3 mA cm^-2/3 mAh cm^-2的條件下穩定地運行了1500小時，并具有超低的電壓滯后（≈24.2 mV）。當與磷酸鐵鋰正極配對時，無集流體的LMA使全電池實現了460 Wh kg^-1的高能量密度和良好的循環性能（即使在10C進行1600次循環后，容量保持率也保持了≈70%）。

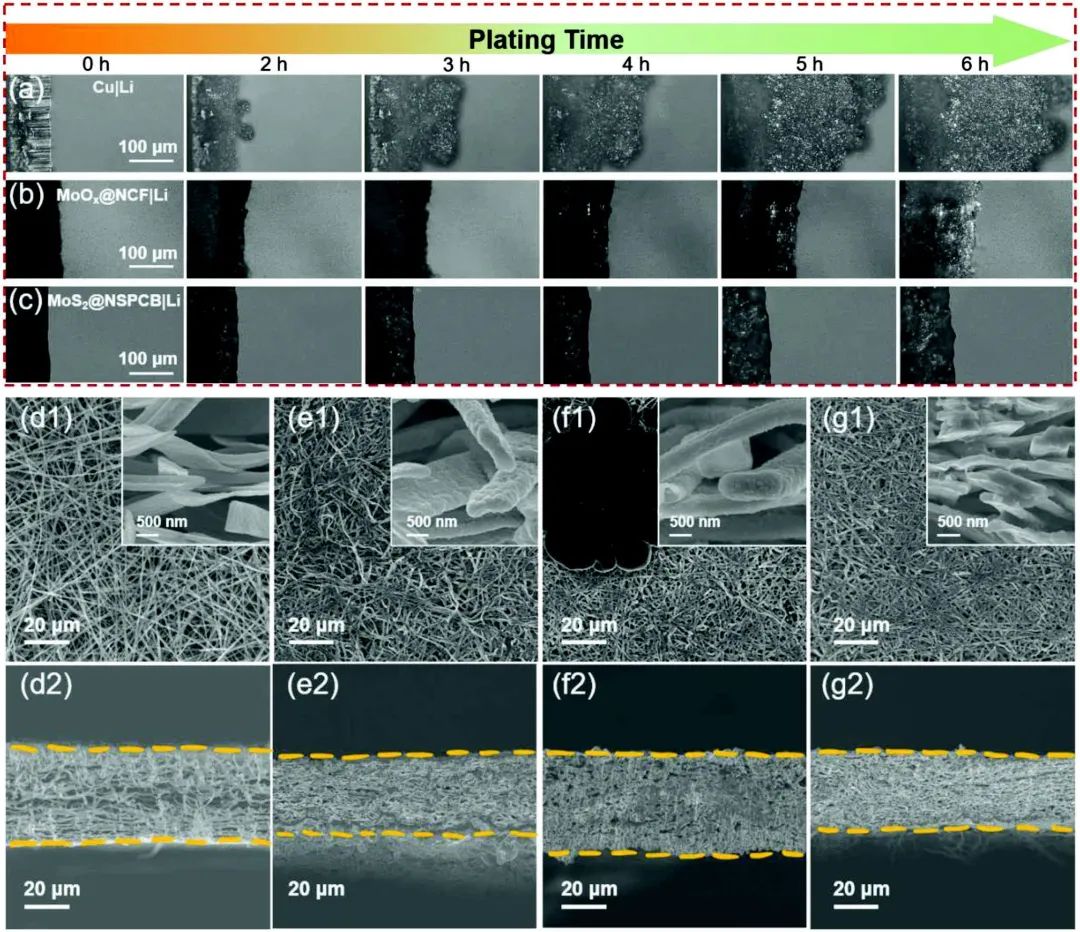

圖3. 沉積剝離過程中的形貌觀察

N,S-Doped Porous Carbon Nanobelts Embedded with MoS2 Nanosheets as a Self-Standing Host for Dendrite-Free Li Metal Anodes. Advanced Science 2022. DOI: 10.1002/advs.202204232

原創文章，作者：華算老司機，如若轉載，請注明來源華算科技，注明出處：http://m.zzhhcy.com/index.php/2022/10/08/dbc9dcf9c8/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

北化工王峰/牛津Adv. Sci.：10C循環1600圈，高性能鋰金屬電池！

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

北化工王峰/牛津Adv. Sci.：10C循環1600圈，高性能鋰金屬電池！

相關推薦
