末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

彭揚/鄧昭/焦研Nature子刊:雙中心銅配合物高效電催化CO2RR制醇

本文選擇了三種模型雙中心銅配合物,以揭示它們在催化電化學(xué) CO2 還原反應(yīng)中的結(jié)構(gòu)-性能-性能相關(guān)性。

將CO2催化還原成具有高經(jīng)濟價值的醇為實現(xiàn)CO2資源化利用提供了一條有希望的途徑。銅和銅基化合物在生產(chǎn)深度還原CO2的多電子產(chǎn)物方面被認為非常有效。在包括C1和C2+烴類和含氧化合物在內(nèi)的多種反應(yīng)產(chǎn)物中,乙醇和正丙醇盡管具有很高的工業(yè)和經(jīng)濟優(yōu)勢,但很難以高產(chǎn)率和選擇性獲得。

彭揚/鄧昭/焦研Nature子刊:雙中心銅配合物高效電催化CO2RR制醇

近日,蘇州大學(xué)鄧昭教授彭揚教授以及澳大利亞阿德萊德大學(xué)焦研教授等人基于膨脹和氟化的卟啉結(jié)構(gòu)(空間和配位幾何形狀不同),選擇了三種模型雙中心銅配合物,以揭示它們在催化電化學(xué) CO2 還原反應(yīng)中的結(jié)構(gòu)-性能-性能相關(guān)性。實驗和理論證明具有較高分子內(nèi)張力和配位不對稱性的配合物表現(xiàn)出較低的電化學(xué)穩(wěn)定性,因此表現(xiàn)出更活躍的銅中心,可以在電解過程中被還原形成銅簇,并伴有部分還原或破碎的配體。作者證明了 Cu 簇和部分還原的含氧六氫卟啉配體的混合結(jié)構(gòu)在將 CO2 轉(zhuǎn)化為醇方面非常有效,產(chǎn)物乙醇和正丁醇法拉第效率分別高達32.5%和18.3%,這是很少報道的。更重要的是,作者揭示了無機相和有機相之間的相互作用以協(xié)同生產(chǎn)醇,其中的中間體通過有限的空間穩(wěn)定以提供額外的 O-Cu 鍵合。本研究強調(diào)了利用結(jié)構(gòu)依賴性電化學(xué)特性來引導(dǎo) CO2 還原途徑,以及通過構(gòu)建有機/無機 Cu 雜化物來靶向醇合成的潛在通用策略。

圖文解讀

合成的雙中心銅配合物,分別在圖 1a-c 中表示為 Hex-2Cu-O、Hex-2Cu-2O 和 Oct-2Cu,是基于先前報道的卟啉的環(huán)擴展。它們的化學(xué)結(jié)構(gòu)通過UV-Vis(圖1d)和質(zhì)譜證實。
彭揚/鄧昭/焦研Nature子刊:雙中心銅配合物高效電催化CO2RR制醇

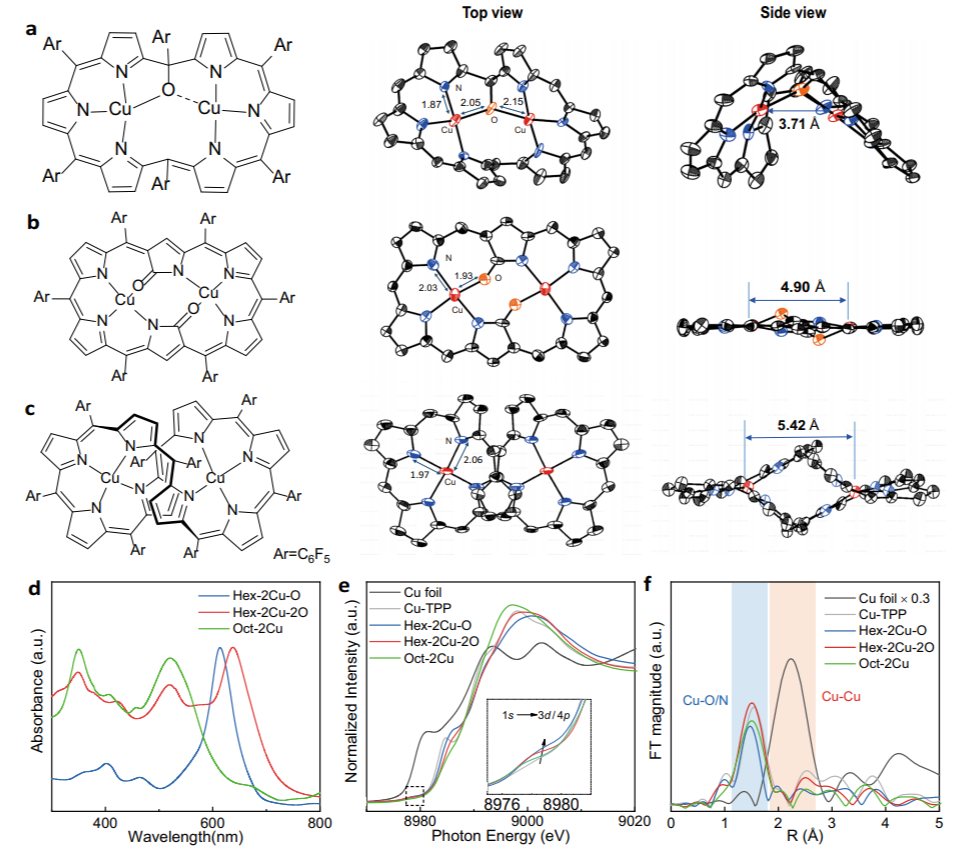

圖1. 雙中心膨脹卟啉復(fù)合物的結(jié)構(gòu)和表征
Hex-2Cu-O、Hex-2Cu-2O 和 Oct-2Cu 負載到科琴黑 (KB) 上的電催化 CO2RR 性能首先在含有 CO2 的以飽和 0.1?M KHCO3 作為電解質(zhì)的氣密H電池中進行了評估。線性掃描伏安法 (LSV) 表明,Hex-2Cu-O 和 Oct-2Cu 在CO2飽和電解液中的總電流密度高于 Ar 飽和電解液,而 Hex-2Cu-2O 在兩者中表現(xiàn)出相似的電流密度。這表明 Hex-2Cu-2O 催化的 CO2RR 中的電子轉(zhuǎn)移數(shù)接近 HER,產(chǎn)生大部分2e還原產(chǎn)物,如 H2、CO 或 HCOOH(假設(shè)使用相同類型/數(shù)量的活性位點)。在這種情況下,在 Hex-2Cu-O 和 Oct-2Cu 催化的 CO2RR 中應(yīng)該有更多的電子轉(zhuǎn)移,導(dǎo)致 >2e的產(chǎn)物更深地還原。
彭揚/鄧昭/焦研Nature子刊:雙中心銅配合物高效電催化CO2RR制醇

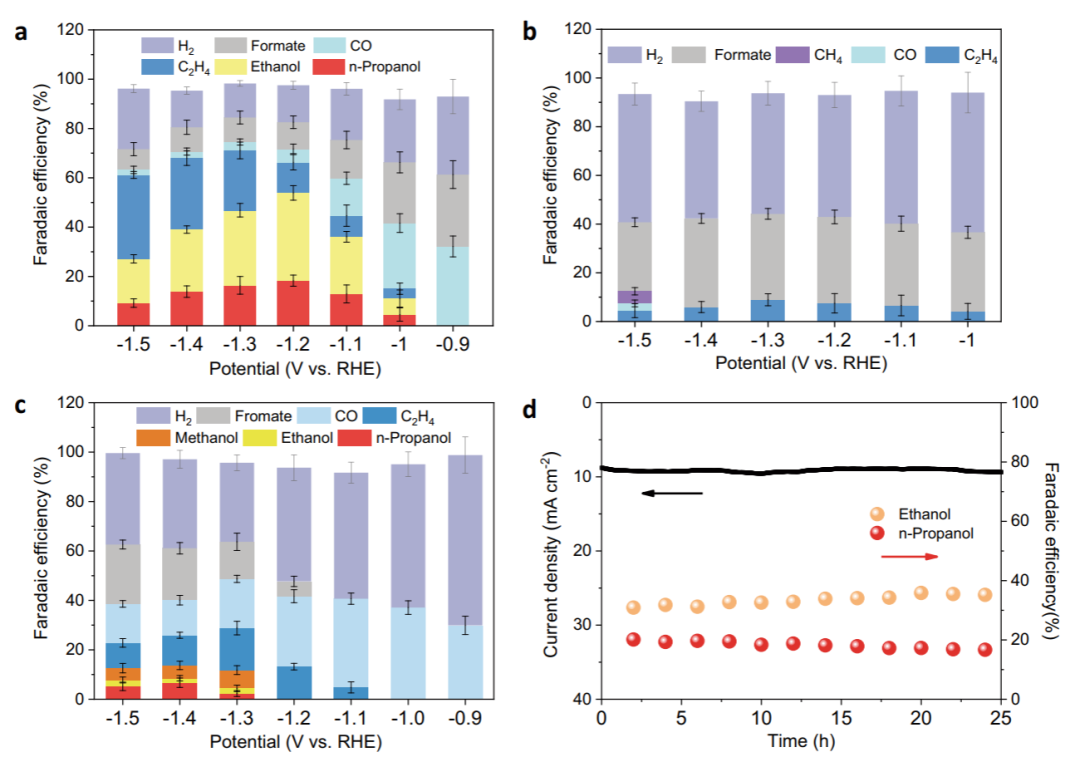

圖2. 電催化 CO2RR 性能
在 –0.9 至 –1.5?V 的可控電位電解(CPE)中,Hex-2Cu-O 在低過電位下主要產(chǎn)生 CO 和甲酸鹽(圖 2a)。從-1.1?V及以上開始,包括乙烯、乙醇和正丙醇在內(nèi)的C2+產(chǎn)物構(gòu)成了主要的CO2RR產(chǎn)物。相比之下,Hex-2Cu-2O 在整個 CPE 測試期間主要產(chǎn)生氫氣和甲酸鹽,除了少量乙烯以及 -1.5?V 的微量甲烷(圖 2b)。當(dāng)施加-0.9或-1.0?V的相對較低的偏壓時,Oct-2Cu主要產(chǎn)生CO和氫氣(圖2c)。從 -1.1?V 開始,C2H4 開始出現(xiàn),在 -1.3?V 處達到最大 17% 的 FE。此時,電解液中也檢測到醇,但 FE 明顯低于 Hex-2Cu-O。在整個25?h的CO2RR測試期間,總電流密度幾乎保持在~9.4?mA?cm-2,乙醇和正丙醇的FEs分別保持在 35.3% 和 16.7%(圖 2d)。
彭揚/鄧昭/焦研Nature子刊:雙中心銅配合物高效電催化CO2RR制醇
圖3. Hex-2Cu-O制醇機理研究
彭揚/鄧昭/焦研Nature子刊:雙中心銅配合物高效電催化CO2RR制醇

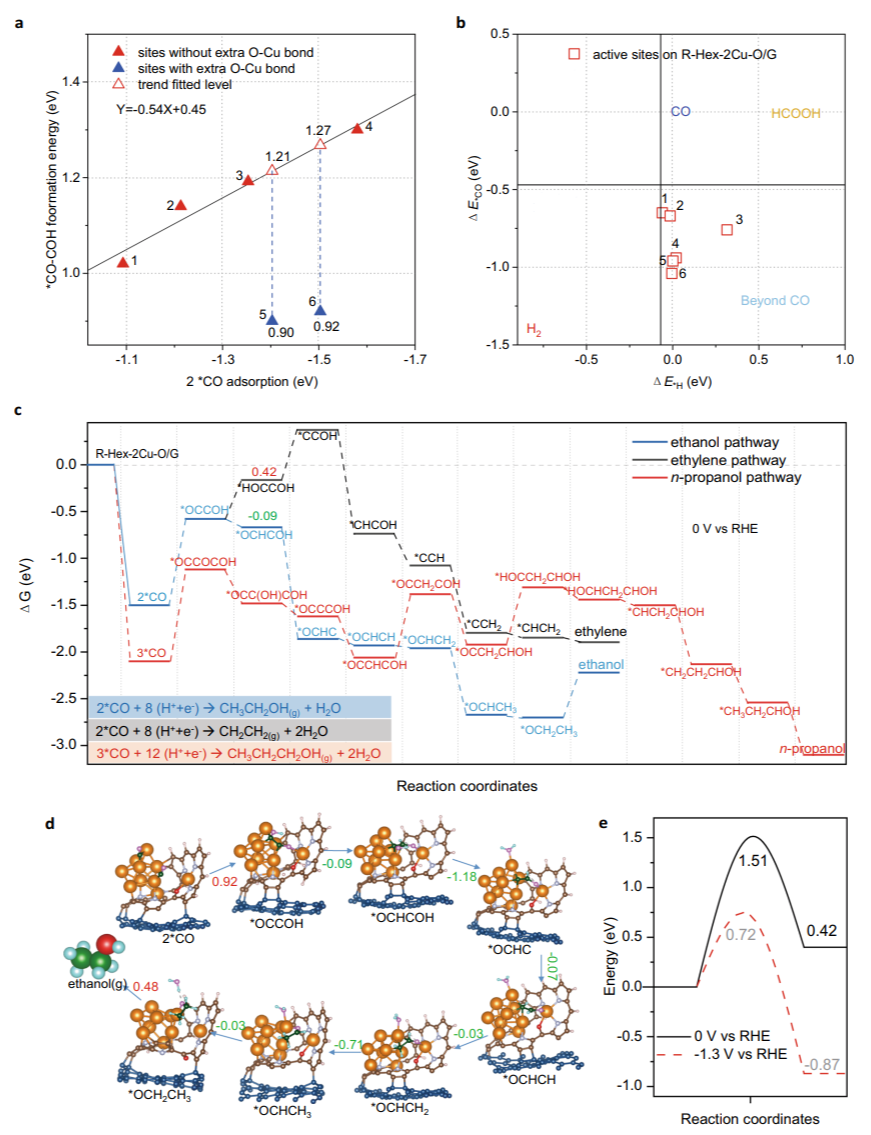

圖4. DFT計算揭示多碳醇的形成機制
最后,作者利用DFT 計算進一步生動地描繪了配位不足的 Cu 簇和鄰位 Cu 中心之間的協(xié)作,通過提供一個有限的空間來提供額外的 O-Cu 鍵合,從而協(xié)同促進 C-C 耦合和氧化。
因此,這項研究為調(diào)整分子構(gòu)型和配位幾何以賦予結(jié)構(gòu)依賴性電化學(xué)特性提供了新的思路,這反過來又引導(dǎo)了CO2RR途徑。更重要的是,它可能通過構(gòu)建有機/無機 Cu 雜化物,為CO2RR中的醇合成提供一種通用策略。

文獻鏈接

Yang, B., Chen, L., Xue, S. et al. Electrocatalytic CO2 reduction to alcohols by modulating the molecular geometry and Cu coordination in bicentric copper complexes. Nat Commun 13, 5122 (2022). https://doi.org/10.1038/s41467-022-32740-z

原創(chuàng)文章,作者:華算老司機,如若轉(zhuǎn)載,請注明來源華算科技,注明出處:http://m.zzhhcy.com/index.php/2022/09/06/a4f5c1eaa3/

(0)

相關(guān)推薦

主站蜘蛛池模板: 平凉市| 凤山市| 石阡县| 漯河市| 青铜峡市| 松滋市| 西乌| 湖口县| 乐亭县| 承德市| 西峡县| 措勤县| 永丰县| 宣威市| 棋牌| 青岛市| 六盘水市| 上饶市| 镇远县| 顺平县| 绍兴县| 连平县| 墨竹工卡县| 仙居县| 阳西县| 井冈山市| 庆云县| 长宁县| 都匀市| 余庆县| 南木林县| 湟中县| 景宁| 西宁市| 佛坪县| 陆良县| 凌云县| 安陆市| 三亚市| 卫辉市| 峡江县|
